IEAEPS

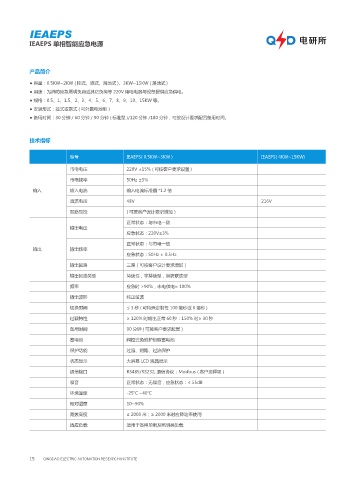

IEAEPS 单相智能应急电源
产品简介
● 容量：0.5KW~2KW ( 挂式、嵌式、落地式 )、3KW~15KW ( 落地式 )
● 用途：为消防应急照明负荷或其它负荷等 220V 用电电器与设备提供应急供电。
● 规格：0.5、1、1.5、2、3、4、5、6、7、8、9、10、15KW 等。
● 安装形式：挂式或嵌式 ( 可外置电池柜）
● 备用时间：30 分钟 / 60 分钟 / 90 分钟 ( 标准型 )/120 分钟 /180 分钟，可按设计要求配置备用时间。
技术指标
型号 IEAEPS( 0.5KW~3KW ) IEAEPS( 4KW~15KW)
市电电压 220V ±15% ( 可按客户要求设置 )
市电频率 50Hz ±5%
输入 输入电流 输入电流标准值 *1.2 倍
直流电压 48V 216V
双路互投 ( 可按客户设计要求增加）
正常状态：与市电一致
输出电压
应急状态：220V±3%
正常状态：与市电一致
输出 输出频率
应急状态：50Hz ± 0.5Hz
输出回路 三路（可按客户设计要求增加）
输出回路类型 持续性，非持续型，消防联动型
频率 应急时 >90%，市电供电≈ 100%
输出波形 纯正弦波
切换时间 ≤ 3 秒 ( 可特殊定制每 100 毫秒或 0 毫秒 )
过载特性 ≥ 120% 时输出正常 60 秒：150% 时≥ 30 秒
备用时间 90 分钟 ( 可按客户要求配罝）
蓄电池 阀控式免维护铅酸蓄电池
保护功能 过温、短路、过流保护
状态显示 大屏幕 LCD 液晶显示
通信接口 RS485/RS232, 通信协议：Modbus ( 客户选择项）
噪音 正常状态：无噪音，应急状态：≤ 55dB
环境温度 -25℃ ~40℃
相对湿度 10~90%
海拔高度 ≤ 2000 米；≥ 2000 米时应降功率使用
适应负载 适用于各种单相及照明类负载
