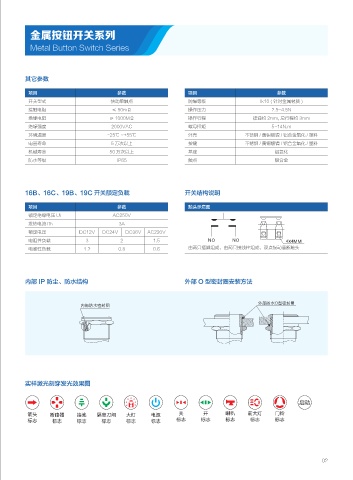

金属按钮开关系列

Metal Button Switch Series

其它参数

项目 参数 项目 参数
开关型式 快动单触点 防爆等级 Ik10 ( 针对金属材质 )
接触电阻 ≤ 50mΩ 操作压力 2.5~4.5N
绝缘电阻 ≥ 1000MΩ 操作行程 接通约 2mm, 总行程约 3mm
绝缘强度 2000VAC 螺母扭矩 5~14N.m
环境温度 -25℃ ~+55℃ 外壳 不锈钢 / 黄铜镀镍 / 铝合金氧化 / 塑料
电器寿命 5 万次以上 按键 不锈钢 / 黄铜镀镍 / 铝合金氧化 / 塑料
机械寿命 50 万次以上 基座 铝氧化
防水等级 IP65 触点 银合金

16B、16C、19B、19C 开关额定负载 开关结构说明

项目 参数 触头示意图
额定绝缘电压 Ui AC250V
发热电流 Ith 3A
额定电压 DC12V DC24V DC36V AC220V
电阻性负载 3 2 1.5 NO NO 4X4MM
电感性负载 1.2 0.8 0.6 由两只插脚组成，由两只接线柱组成，双点慢动通断触头

内部 IP 防尘、防水结构 外部 O 型密封圈安装方法

โ䘔䭞Ⅰ0ಷჲᄭఴ
ڱ䘔䭞Ⅰჲᄭఴ

实样激光刻穿发光效果图
