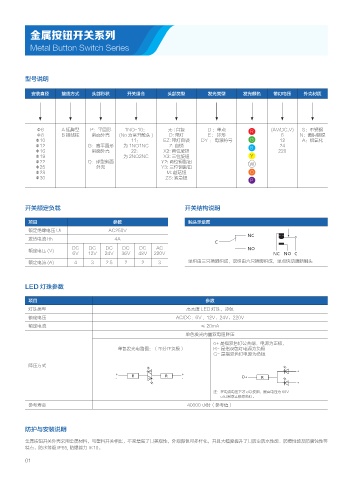

金属按钮开关系列
Metal Button Switch Series
型号说明
安装直径 接线方式 头部形状 开关组合 头部类型 发光类型 发光颜色 带灯电压 外壳材质
Φ6 A 插脚型 P：平圆形 1NO-10： 无 : 自复 D ：单点 R (AV/DC,V) S：不锈钢
Φ8 B 接线柱 斜面外壳 (No 为常开触头 ) D: 带灯 E： 环形 6 N：黄铜镀镍
Φ10 11： EZ: 带灯自锁 DY ： 电源符号 G 12 A：铝氧化
Φ12 G：高平圆形 为 1NO1NC Z: 自锁 B 24
Φ16 斜面外壳 22： X2: 两位旋钮 220
Φ19 为 2NO2NC X3: 三位旋钮 Y
Φ22 Q：球型斜面 Y2: 两位钥匙钮 W
Φ25 外壳 Y3: 三位钥匙钮
Φ28 M: 蘑菇钮 O
Φ30 ZS: 紧急钮
P
开关额定负载 开关结构说明
项目 参数 触头示意图
额定绝缘电压 Ui AC250V
NC
发热电流 Ith 4A
C
DC DC DC DC DC AC NO
额定电压 (V)
6V 12V 24V 36V 48V 220V NC NO C
额定电流 (A) 4 3 2.5 2 2 3 单组由三只插脚组成，双组由六只插脚组成，单点快动通断触头
LED 灯珠参数
项目 参数
灯珠类型 高亮度 LED 灯珠，冷色
额定电压 AC/DC：6V , 12V，24V，220V
额定电流 ≤ 20mA
单色发光内置双电阻降压
o+ 是指双色灯公共端，电源为正极，
单色发光电路图：（不分正负极） R- 是指双色灯电源为负极
G- 是指双色灯电源为负极
降压方式
注：在电流电压下才可以使用，最高电压为 60V
可订制双正极双色灯。
参考寿命 40000 小时（参考值）
防护与安装说明
金属按钮开关外壳采用金属材料，与塑料开关相比，不紧增强了其美观性，外观颜色可多样化，并且大幅度提升了其防尘防水性能、防爆性能及防腐蚀性等
特点。防水等级 IP65, 防爆能力 IK10。
