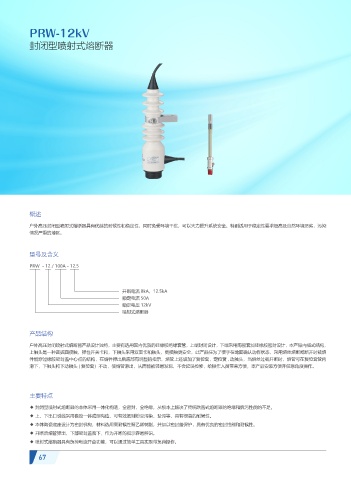

PRW-12kV
封闭型喷射式熔断器
概述
户外高压封闭型喷射式熔断器具有优越的耐候性和稳定性，同时免受环境干扰，可以大力提升系统安全。特别适用于稳定性要求极高及自然环境恶劣，污染
情况严重的地区。
型号及含义
PRW - 12 / 100A - 12.5
开断电流 8kA、12.5kA
额定电流 50A
额定电压 12kV
喷射式熔断器
产品结构
户外高压封闭喷射式熔断嚣产品设计独特，主要有选用国内优质的硅橡胶绝缘套管，上端封闭设计，下端采用陶瓷套加硅橡胶密封设计，本产品内插式结构，
上触头是一种圆弧面接触，弹性开关卡和，下触头采用双面卡和触头，更接触更安全，此产品任为了便于在地面确认动作状态，采用熔丝熔断或断开时载熔
件能穿过橡胶密封盖中心点的结构，在熔件弹出后底部有明显的指示，熔管上还增加了复位套，定位簧 , 动触头，当熔丝过载开断时，熔管可在复位套管内
滑下，下触头和下动触头 ( 复位套）不动，使熔管滑出，从而能被轻易发现，不会延误检修，给操作人员带来方便，本产品安装方便并任意角度操作。
主要特点
◆ 封闭型喷射式熔断器的本体采用一体化构造，全密封，全绝缘，从根本上解决了传统跌落式熔断器的绝缘和抗污性能的不足。
◆ 上，下出口引线采用橡胶一体成型构造，可有效抵制粉尘污染，盐污等，具有很高的耐候性。
◆ 本体陶瓷底座设计为密封机构，材料选用高耐候性聚乙烯树脂，并加以密封盖保护，具有优良的密封性能和耐候性。
◆ 开断后熔管弹出，下部密封盖落下，作为开断的指示容易辨识。
◆ 喷射式熔断器具有负荷电流开合功能，可以通过简单工具实现带负荷操作。
