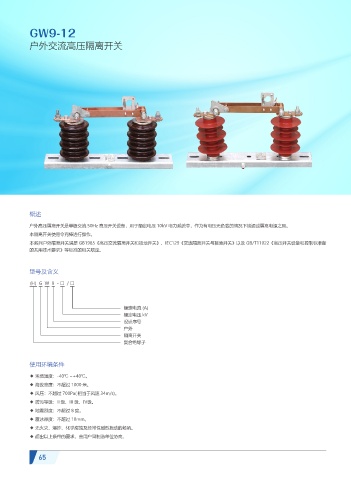

GW9-12

户外交流高压隔离开关

概述

户外高压隔离开关是单极交流 50Hz 高压开关设备，用于额定电压 10kV 电力系统中，作为有电压无负载的情况下接通或隔离电源之用。
本隔离开关使用令克棒进行操作。
本系列户外隔离开关满足 GB1985《高压交流隔离开关和接地开关》、IEC129《交流隔离开关与接地开关》以及 GB/T11022《高压开关设备和控制标准备
的共用技术要求》等标准的相关规定。

型号及含义
(H) G W 9 - □ ／□

额定电流 (A)
额定电压 kV
设计序号
户外
隔离开关
复合绝缘子

使用环境条件
◆ 环境温度：-40℃ ~+40℃。
◆ 海拔高度：不超过 1000 米。
◆ 风压：不超过 700Pa( 相当于风速 34m/s)。
◆ 防污等级：II 级、III 级、Ⅳ级。
◆ 地震烈度：不超过 8 度。
◆ 覆冰厚度：不超过 10mm。
◆ 无火灾、爆炸、化学腐蚀及经常性剧烈振动的场所。
◆ 超出以上条件的要求，由用户同制造单位协商。
