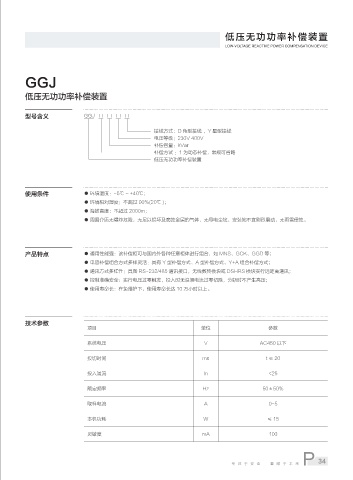

低压无功功率补偿装置
LOW-VOLTAGE REACTIVE POWER COMPENSATION DEVICE

GGJ

低压无功功率补偿装置

型号含义 GGJ □ □ □ □

接线方式：D 角型接线 ，Y 星型接线
电压等级：230V 400V
补偿容量：kVar
补偿方试 ：1 为动态补偿，常规可省略
低压无功功率补偿装置

使用条件 ● 环境温度：-5℃ ~ +40℃；
● 环境相对湿度：不超过 90%(20℃ )；
● 海拔高度：不超过 2000m；
● 周围介质无爆炸危险，无足以损坏及腐蚀金属的气体，无导电尘埃，安装地不宜剧烈震动，无雨雪侵蚀。

产品特点 ● 通用性能强：该补偿柜可与国内外各种任意柜体进行组合，如 MNS、GCK、GGD 等；
● 电容补偿组合方式多样灵活：具有 Y 型补偿方式、A 型补偿方式、Y+A 组合补偿方式；
● 通讯方式多样性：具备 RS-232/485 通讯接口，无线数传模块或 DSHRS 模块实行远距离通讯；
● 控制准确安全：实行电压过零触发，投入时无浪涌电流过零切除，分断时不产生高压；
● 使用寿命长：在免维护下，使用寿命长达 10 万小时以上。

技术参数
项目 单位 参数

系统电压 V AC450 以下

投切时间 ms t≤20

投入涌流 ln <25

额定频率 Hz 50±50%

取样电流 A 0~5

本机功耗 W ≤ 15

灵敏度 mA 100
