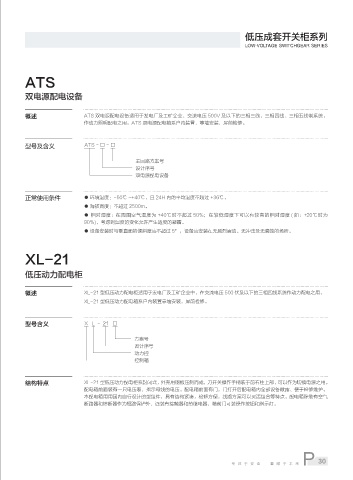

低压成套开关柜系列
LOW-VOLTAGE SWITCHGEAR SERIES

ATS

双电源配电设备

概述 ATS 双电源配电设备适用于发电厂及工矿企业，交流电压 500V 及以下的三相三线、三相四线、三相五线制系统，
作动力照明配电之用。ATS 双电源配电箱系户内装置，靠墙安装，屏前检修。

型号及含义 ATS - □ - □

主回路方案号
设计序号
双电源配电设备

正常使用条件 ● 环境温度：-50℃ ~+40℃，且 24H 内的平均温度不超过 +36℃。
● 海拔高度：不超过 2500m。
● 相对湿度：在周围空气湿度为 +40℃时不超过 50%；在较低湿度下可以有较高的相对湿度 ( 如：+20℃时为
90%)，考虑到温度的变化允许产生适度的凝霜。
● 设备安装时与垂直面的倾斜度应不超过 5°，设备应安装在无剧烈震动、无冲击及无腐蚀的场所。

XL-21

低压动力配电柜

概述 XL-21 型低压动力配电柜适用于发电厂及工矿企业中，在交流电压 500 伏及以下的三相四线系统作动力配电之用。
XL-21 型低压动力配电箱系户内装置靠墙安装，屏前检修。

型号含义 X L - 21 □

方案号
设计序号
动力控
控制箱

结构特点 XL-21 型低压动力配电柜系封闭式，外壳用钢板压制而成，刀开关操作手柄装于前右柱上部，可以作为切换电源之用。
配电箱前面装有一只电压表，指示母线的电压。配电箱前面有门，门打开后配电箱内全部设备敞露、便于检修维护。
本配电箱用用国内自行设计的型组件，具有结构紧凑，检修方便，线路方案可以灵活组合等特点。配电箱除装有空气
断路器和熔断器作为短路保护外，还装有接触器和热继电器，箱前门可装操作按钮和指示灯。
