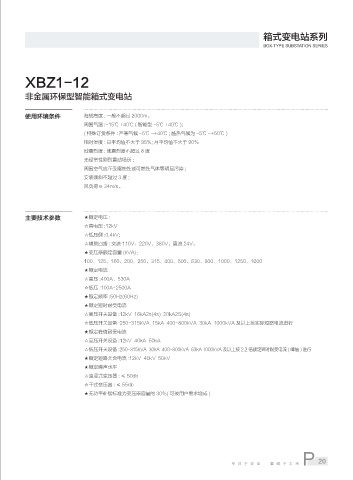

箱式变电站系列
BOX-TYPE SUBSTATION SERIES

XBZ1-12

非金属环保型智能箱式变电站

使用环境条件 海拔高度 : 一般不超过 2000m。
周围气温 :-15℃ +40℃ ( 智能型 -5℃ +40℃ );
( 特殊订货条件 : 严寒气候 -5℃ ~+40℃ ; 酷热气候为 -5℃ -+50℃ )
相对湿度 : 日平均值不大于 95%; 月平均值不大于 90%
地震烈度 : 地震烈度不超过 8 度
无经常性剧烈震动场所 ;
周围空气应不受腐蚀性或可燃性气体等明显污染 ;
安装倾斜不超过 3 度 ;
风负荷≤ 34m/s。

主要技术参数 ★额定电压 :
☆高电压 :12kV
☆低压侧 :0.4kV;
☆辅助回路 : 交流 110V、220V、380V；直流 24V。
★变压器额定容量 (kVA)：
100、125、160、200、250、315、400、500、630、800、1000、1250、1600
★额定电流
☆高压 :400A、530A
☆低压 :100A-2500A
★额定频率 :50Hz(60Hz)
★额定短时耐受电流
☆高压开关设备 :12kV 16kA2s(4s) 20kA2S(4s)
☆低压开关设备 :250-315kVA 15kA 400-800kVA 30kA 1000kVA 及以上按实际短路电流进行
★额定峰值耐受电流
☆高压开关设备 :12kV 40kA 50kA
☆低压开关设备 :250-315kVA 30kA 400-800kVA 63kA I000kVA 及以上按 2.2 倍额定短时耐受电流 ( 峰值 ) 进行
★额定短路关合电流 :12kV 40kV 50kV
★额定噪声水平
☆油浸式变压器 : ≤ 50db
☆干式变压器 : ≤ 55db
★无功率补偿标准为变压器容量的 30%( 可按用户需求增成 )
