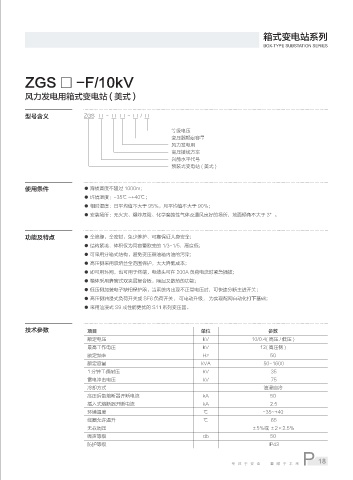

Page 27 - 陕西博世通华电气科技有限公司

箱式变电站系列
BOX-TYPE SUBSTATION SERIES

ZGS □ -F/10kV

风力发电用箱式变电站 ( 美式 )

型号含义 ZGS □ - □ □ - □ / □

等级电压
变压器额定容量
风力发电用
高压接线方案
兴能水平代号
预装式变电站 ( 美式 )

使用条件 ● 海拔高度不超过 1000m；
● 环境温度：-35℃ ~+40℃；
● 相对湿度：日平均值不大于 95％，月平均值不大于 90％；
● 安装场所：无火灾、爆炸危险、化学腐蚀性气体及通风良好的场所，地面倾角不大于 3°。

功能及特点 ● 全绝缘、全密封、免少维护、可靠保证人身安全；
● 结构紧凑、体积仅为同容量欧变的 1/3-1/5，高度低；
● 可采用分箱式结构，避免变压器油箱内油的污染；
● 高压侧采用双熔丝全范围保护，大大降低成本；
● 即可用环网，也可用于终端，电缆头可在 200A 负荷电流时紧急插拔；
● 箱体采用蜂窝式双夹层复合板，隔温又散热的功能；
● 低压侧加装电子缺相保护器，当系统内出现不正常电压时，可快速分断主进开关；
● 高压侧油浸式负荷开关或 SF6 负荷开关， 可电动升级， 为实现配网自动化打下基础；
● 采用油浸式 S9 或性能更优的 S11 系列变压器。

技术参数 项目 单位 参数
额定电压 kV 10/0.4( 高压 / 低压 )
最高工作电压 kV 12( 高压侧 )
额定频率 Hz 50
额定容量 kVA 50-1600
1 分钟工频耐压 kV 35
雷电冲击电压 kV 75
冷却方式 油浸自冷
高压后备熔断器开断电流 kA 50
插入式熔断器开断电流 kA 2.5
环境温度 ℃ -35~+40
线圈允许温升 ℃ 65
无载调压 ±5％或 ±2×2.5％
噪声等级 db 50
防护等级 IP43
