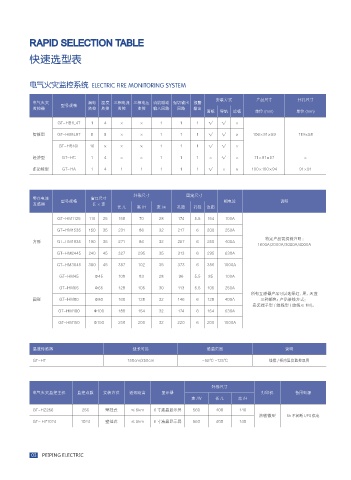

RAPID SELECTION TABLE
快速选型表
电气火灾监控系统 ELECTRIC FIRE MONITORING SYSTEM
安装方式 产品尺寸 开孔尺寸
电气火灾 型号规格 漏电 温度 三相电流 三相电压 消防联动 强切输出 报警
监控器 监控 监控 监控 监控 输入回路 回路 输出
面板 导轨 底板 单位 (mm) 单位 (mm)
GT-HB1L4T 1 4 × × 1 1 1 √ √ ×
智能型 GT-HB8L8T 8 8 × × 1 1 1 √ √ × 106×91×59 119×58
GT-HB16L 16 × × × 1 1 1 √ √ ×
经济型 GT-HC 1 4 × × 1 1 1 × √ × 71×91×57 ×
多功能型 GT-HA 1 4 1 1 1 1 1 √ × × 100×100×94 91×91
外形尺寸 固定尺寸
零序电流 型号规格 窗口尺寸 相电流 说明
互感器 长 ×宽
长 /L 高 /H 宽 /w 孔距 孔径 边距
GT-HM1125 110 25 158 70 28 174 5.5 154 100A
GT-HM1535 150 35 231 86 32 217 6 200 250A
特定产品需提前注明 :
方形 GT-HM1935 190 35 271 86 32 257 6 250 400A
1600A/2000A/3000A/4000A
GT-HM2445 240 45 327 295 35 313 6 295 630A
GT-HM3045 300 45 387 102 35 373 6 356 1000A
GT-HM45 Φ45 108 83 28 96 5.5 85 100A
GT-HM65 Φ65 128 105 30 113 5.5 105 250A
所有互感器产品可以选择红、黑、天蓝
圆形 GT-HM80 Φ80 160 128 32 146 6 128 400A 三种颜色；产品接线方式：
安装端子型 / 绞线型 ( 绞线≤ 1M)。
GT-HM100 Φ100 188 154 32 174 6 154 630A
GT-HM150 Φ150 250 200 32 220 6 200 1000A
温度传感器 线长可选 感温范围 说明
GT-HT 150cm/250cm -55℃ ~125℃ 线缆 / 柜内温度监控双用
外形尺寸
电气火灾监控主机 监控点数 安装方式 通讯距离 显示器 打印机 备用电源
宽 /W 长 /L 高 /H
GT-HZ256 256 壁挂式 ≤ 5km 6 寸液晶显示屏 560 400 140
热敏微型 5h 不间断 UPS 供电
GT- HZ1024 1024 壁挂式 ≤ 5km 6 寸液晶显示屏 560 400 140
