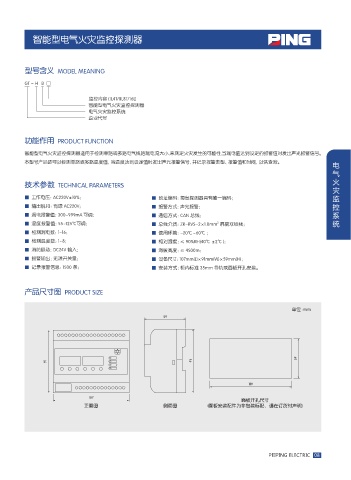

智能型电气火灾监控探测器

型号含义 MODEL MEANING

GT - H B □

监控内容 (1L4T/8L8T/16L)
智能型电气火灾监控探测器
电气火灾监控系统
企业代号

功能作用 PRODUCT FUNCTION

智能型电气火灾监控探测器适用于检测单路或多路电气线路漏电流大小，来测定火灾发生的可能性，当漏电值达到设定的报警值时发出声光报警信号。
本型号产品还可以检测单路或多路温度值，当温度达到设定值时发出声光报警信号，并记录报警类型、报警值和时间，以供查询。
电
气
火
技术参数 TECHNICAL PARAMETERS
灾
■ 工作电压：AC220V±10%； ■ 地址编码：每台探测器具有唯一编码； 监
■ 输出脱扣：有源 AC220V； ■ 报警方式：声光报警； 控
■ 漏电报警值：300~999mA 可调； ■ 通信方式：CAN 总线； 系
■ 温度报警值：55~125℃可调； ■ 总线介质：ZR-RVS-2×1.0mm 屏蔽双绞线； 统
2
■ 检测漏电数：1~16； ■ 使用环境：-20℃ ~60℃ ；
■ 检测温度数：1~8； ■ 相对湿度：≤ 90%RH(40℃±2℃ )；
■ 消防联动：DC24V 输入； ■ 海拔高度：≤ 4500m；
■ 报警输出：无源开关量； ■ 设备尺寸：107mm(L)×91mm(W)×59mm(H)；
■ 记录报警信息：1500 条； ■ 安装方式：柜内标准 35mm 导轨或面板开孔安装。

产品尺寸图 PRODUCT SIZE

单位 :mm

᭦౛धߗࡆࠩ
ൣ᭦ڎ Ξ᭦ڎ ᭦౛߶ᜈᦠ͇˝᭣ӉᜈಕᦠḞឯڙᝠ᠍ௐܥ௙

PEIPING ELECTRIC 08
