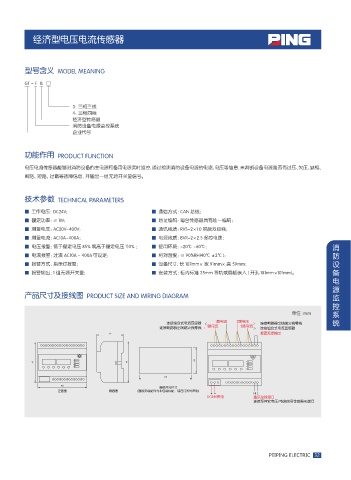

P. 35

经济型电压电流传感器





          型号含义       MODEL MEANING

          GT - F   B   □



                          3:三相三线
                          4:三相四线
                          经济型传感器
                          消防设备电源监控系统
                          企业代号


          功能作用       PRODUCT FUNCTION


          电压电流传感器能够对消防设备的主电源和备用电源实时监控,通过检测消防设备电源的电流、电压等信息,来判断设备电源是否有过压、欠压、缺相、
          断路、短路、过载等故障信息,并输出一组无源开关量信号。



          技术参数 TECHNICAL PARAMETERS

          ■  工作电压:DC24V;                             ■  通信方式:CAN 总线;
          ■  额定功率:≤ 1W;                              ■  地址编码:每台传感器具有唯一编码;
          ■  测量电压:AC20V~400V;                        ■  通讯线质:RVS-2×1.0 屏蔽双绞线;
          ■  测量电流:AC10A~400A;                        ■  电源线质:BVR-2×2.5 多芯电缆;
          ■  电压报警:低于额定电压 85% 或高于额定电压 110% ;          ■  使用环境:-20℃ ~60℃;                                            消
          ■  电流报警:过流 AC10A ~ 400A 可设定;               ■  相对湿度:≤ 90%RH(40℃±2℃ );                                     防
          ■  报警方式:指示灯报警;                             ■  设备尺寸:长 107mm×宽 91mm×高 59mm;                                设
          ■  报警输出:1 组无源开关量;                          ■  安装方式:柜内标准 35mm 导轨或面板嵌入 ( 开孔 181mm×101mm)。                  备
                                                                                                                   电
                                                                                                                   源
          产品尺寸及接线图             PRODUCT SIZE AND WIRING DIAGRAM                                                     监

                                                                                                                   控
                                                                                                     单位 :mm        系
                                                                            ᡸႂึ    ᡸႂԌ
                                                          ᤋଋጷՋयႂึ̈ਕ٧                       ᤋଋறᡸ٧Ѣጲቪ༡ጲᭅጲ            统
                                                        ᤋଋறᡸ٧Ѣጲቪ༡ጲᭅጲ     ᡸႂԌ         ᡸႂึ   ᤋଋጷՋयႂึ̈ਕ٧
                                                                                           ઐ᝜௃ຸᣤѢ








                                                        ᭦౛धߗࡆࠩ
                     ൣ᭦ڎ               Ξ  ᭦ڎ     ᭦౛߶ᜈᦠ͇˝᭣ӉᜈಕᦠḞឯڙᝠ᠍ௐܥ௙
                                                                                        )-
                                                                        %$  7Θႂ         ᤯ᝬ঳ጲଋԯ
                                                                                        ᤋଋᒯФ߱ႂԌ ႂึζՁ͛ਕ٧)-ቪԯ







                                                                                              PEIPING ELECTRIC   32
   30   31   32   33   34   35   36   37   38   39   40
