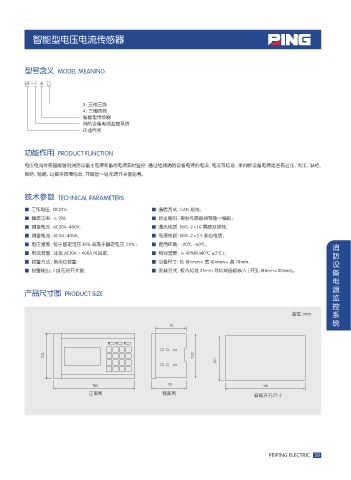

智能型电压电流传感器

型号含义 MODEL MEANING

GT - F A □

3：三相三线
4：三相四线
智能型传感器
消防设备电源监控系统
企业代号

功能作用 PRODUCT FUNCTION

电压电流传感器能够对消防设备主电源和备用电源实时监控，通过检测消防设备电源的电流、电压等信息，来判断设备电源是否有过压、欠压、缺相、
断路、短路、过载等故障信息，并输出一组无源开关量信号。

技术参数 TECHNICAL PARAMETERS
■ 工作电压：DC24V； ■ 通信方式：CAN 总线；
■ 额定功率：≤ 2W； ■ 地址编码：每台传感器具有唯一编码；
■ 测量电压：AC20V~400V； ■ 通讯线质：RVS-2×1.0 屏蔽双绞线；
■ 测量电流：AC5A~400A； ■ 电源线质：BVR-2×2.5 多芯电缆；
■ 电压报警：低于额定电压 85% 或高于额定电压 110% ； ■ 使用环境：-20℃ ~60℃；
消
■ 电流报警：过流 AC10A ~ 400A 可设定； ■ 相对湿度：≤ 90%RH(40℃±2℃ )； 防
■ 报警方式：指示灯报警； ■ 设备尺寸：长 184mm×宽 104mm×高 78mm； 设
■ 报警输出：1 组无源开关量； ■ 安装方式：柜内标准 35mm 导轨或面板嵌入 ( 开孔 181mm×101mm)。 备
电
源
产品尺寸图 PRODUCT SIZE
监
控
单位 :mm 系
统

ൣ᭦ڎ Ξ᭦ڎ ᭦౛धߗࡆࠩ
