塑壳断路器

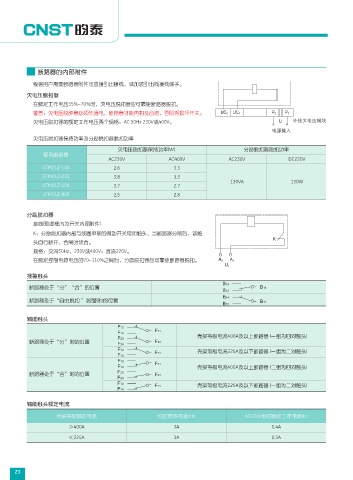

断路器的内部附件 辅助触头的电寿命

根据用户需要断路器附件可直接引出接线，或加装引出线接线端子。 接通 分断 操作频率
使用类别 次数 (次/小时) 通电时间
欠电压脱扣器 I/Ie U/Ue cosφ或T0.95 I/Ie U/Ue cosφ或T0.95
在额定工作电压35%~70%时，欠电压脱扣器应可靠使断路器脱扣。 AC15 10 1 0.7 1 1 0.4 ≥0.05s
6050 360
警告：欠电压脱肿器必须先通电，断路器才能再扣及合闸，否则将损坏开关。 DC13 1 1 6P 1 1 6P ≥T0.95
欠电压脱扣器的额定工作电压两个规格：AC 50Hz 230V或400V。
辅助触头的非正常条件下接通和分断能力

欠电压脱扣器保持功率及分励脱扣器脱扣功率 接通 操作频率
使用类别 次数 通电时间
欠电压脱扣器保持功率(W) 分励脱扣器脱扣功率 I/Ie U/Ue cosφ或T0.95 (次/小时)
配电断路器
AC230V AC400V AC230V DC220V AC15 10 1.1 0.3 ≥0.05s
STM21Z-100 2.6 3.3 10 120
STM21Z-225 3.8 3.3 DC13 1.1 1.1 6P ≥T0.95
STM21Z-400 3.7 2.7 130VA 130W 断路器辅助触头接线图(虚框内为开关内部附件) 断路器报警触头接线图(虚框内为开关内部附件)
STM21Z-800 2.5 2.8

分励脱扣器
接线图(虚框内为开关内部附件)

K：分励脱扣器内部与线圈串联的微动开关常闭触头，当断路器分闸后，该触
头自行断开，合闸时闭合。
断路器正常合分时，报警触头不动作，只有在自由脱扣(或故障跳闸)后报警，触头方改变原始位置，即常开转常闭、常闭转常开，B14灯
规格：交流50Hz，230V或400V；直流220V。
亮，B12灯灭。待断路器再扣后，报警触头恢复原始状态。
在额定控制电源电压的70~110%之间时，分励脱扣器应可靠使断路器脱扣。
注：辅助触头常开，常闭系指开关断开状态，报警触头常开、常闭系指断路器在合、分位置时的状态。

报警触头
不同额定电流的连接导线的参考截面
断路器处于“分”“合”的位置
180
断路器处于“自由脱扣 ”(报警)时的位置 16 40 125
额定电流ln(A) 25 32 63 80 100 160 200 250 315 350 400
20 50 140
225
辅助触头
导线截面积(m□) 2.5 4 6 10 16 25 35 50 70 95 120 185 240
壳架等级电流400A及以上断路器 (一组为四对触头)
断路器处于“分”时的位置
电缆 铜排 表8
壳架等级电流225A及以下断路器 (一组为二对触头) 额定电流ln(A)
截面积(mm ) 2 数量 尺寸 数量
壳架等级电流400A及以上断路器 (二组为四对触头) 500 150 2 30×5 2
断路器处于“合”时的位置 800 180 2 50×5 2
壳架等级电流225A及以下断路器 (一组为二对触头)

脱扣器方式及附件代号
辅助触头额定电流
□ 报警触头
壳架等级额定电流 约定发热电流(Ith) AC400V时的额定工作电流(Ic) ■ 辅助触头
≥400A 3A 0.4A ● 分励脱扣器
○ 欠电压脱扣器
≤225A 3A 0.3A
→ 引线方向

23 24
