塑壳断路器

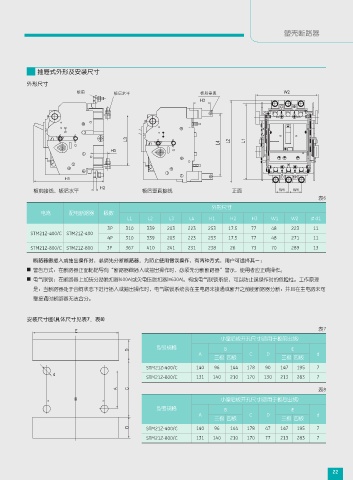

外形尺寸及安装尺寸 抽屉式外形及安装尺寸

外形尺寸
STM21Z-800板前接线

板前接线，板后水平 板后垂直接线 正面
表6
外形尺寸 表8
电流 配电断路器 极数
L1 L2 L3 L4 H1 H2 H3 W1 W2 ￠d1
3P 310 339 203 223 253 17.5 77 48 223 11
STM21Z-400/C STM21Z-400
4P 310 339 203 223 253 17.5 77 48 271 11
STM21Z-800插入式板后接线 STM21Z-800/C STM21Z-800 3P 367 410 241 231 238 26 73 70 289 13

断路器做插入或抽出操作时，必须先分断断路器。为防止使用错误操作，有两种方式，用户可选择其一：
■ 警告方式：在断路器正面粘贴写有“断路器做插入或抽出操作时，必须先分断断路器”警示，使用者应正确操作。
■ 电气联锁：在断路器上加装分励脱扣器(400A)或欠电压脱扣器(≥630A)。构成电气联锁系统，可以防止误操作时的危险性。工作原理
是：当断路器处于合闸状态下进行插入或抽出操作时，电气联锁系统会在主电路未接通或断开之前使断路器分断：并且在主电路未可
靠接通时断路器无法合分。

安装尺寸图(具体尺寸见表7、表8)
表7
小室后板开孔尺寸(适用于板前出线)

型号规格 B E
A C D d
三极 四极 三极 四极
STM21Z-400/C 140 96 144 178 90 147 195 7
断路器的降容系数
STM21Z-800/C 131 140 210 170 130 213 283 7
温度 +40℃ +45℃ +50℃ +55℃ +60℃ 表8

型号 系数 降容系数 降容系数 降容系数 降容系数 降容系数 小室后板开孔尺寸(适用于板后出线)
STM21Z-100 1ln 0.95ln 0.89ln 0.84ln 0.76ln 型号规格 B E
A C D d
STM21Z-225 1ln 0.96ln 0.91ln 0.87ln 0.82ln 三极 四极 三极 四极
STM21Z-400 1ln 0.94ln 0.87ln 0.81ln 0.73ln STM21Z-400/C 140 96 144 178 47 147 195 7
STM21Z-800 1ln 0.93ln 0.88ln 0.83ln 0.76ln STM21Z-800/C 131 140 210 170 77 213 283 7
