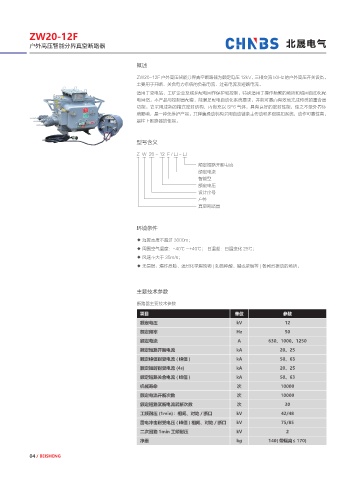

ZW20-12F

户外高压智能分界真空断路器 北晟电气

概述

ZW20-12F 户外高压智能分界真空断路器为额定电压 12kV、三相交流 50Hz 的户外高压开关设备。
主要用于开断、关合电力系统的负载电流、过载电流及短路电流。
适用于变电站、工矿企业及城乡配电网作保护和控制，特别适用于操作频繁的场所和城网自动化配
电网络。本产品与控制器配套，能满足配电自动化系统要求，并能可靠而有效地完成传统的重合器
功能。它采用成熟的箱式密封结构，内部充以 SF6 气体，具有良好的密封性能，使之不受外界环
境影响，是一种免维护产品。其弹簧操动机构采用直动链条主传动和多级脱扣系统，动作可靠性高，
是柱上断路器的佳品。

型号含义

Z W 20 - 12 F / □ -□
额定短路开断电流
额定电流
智能型
额定电压
设计序号
户外
真空断路器

环境条件

◆ 海拔高度不超过 3000m；
◆ 周围空气温度：-40℃ ~+40℃； 日温差：日温变化 25℃；
◆ 风速不大于 35m/s；
◆ 无易燃、爆炸危险、强烈化学腐蚀物 ( 如各种酸、碱或浓烟等 ) 各剧烈振动的场所。

主要技术参数

断路器主要技术参数
项目 单位 参数
额定电压 kV 12
额定频率 Hz 50
额定电流 A 630、1000、1250
额定短路开断电流 kA 20、25
额定峰值耐受电流 ( 峰值 ) kA 50、63
额定短时耐受电流 (4s) kA 20、25
额定短路关合电流 ( 峰值 ) kA 50、63
机械寿命 次 10000
额定电流开断次数 次 10000
额定短路武断电流武断次数 次 30
工频耐压 (1min)：相间、对地 / 断口 kV 42/48
雷电冲击耐受电压 ( 峰值 ) 相间、对地 / 断口 kV 75/85
二次回路 1min 工频耐压 kV 2
净重 kg 140( 带隔离≤ 170)
