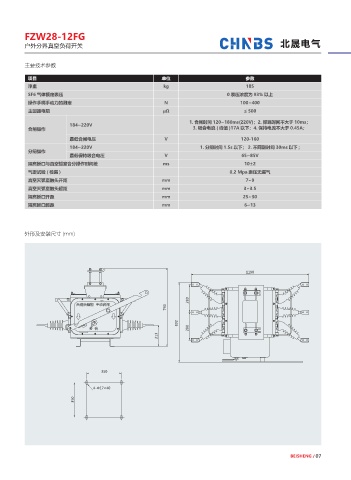

FZW28-12FG

户外分界真空负荷开关 北晟电气

主要技术参数

项目 单位 参数
净重 kg 185
SF6 气体额定表压 0 表压浓度为 93% 以上
操作手柄手动力的测定 N 100~400
主回路电阻 μΩ ≤ 500

1. 合闸时间 120~180ms(220V)；2. 弹跳时间不大于 10ms；
184~220V
合闸操作 3. 吸合电流 ( 峰值 )17A 以下；4. 保持电流不大于 0.45A；
最低合闸电压 V 120-160
184~220V 1. 分闸时间 1.5s 以下； 2. 不同期时间 30ms 以下 ;
分闸操作
最低保持吸合电压 V 65~85V
隔离断口与真空弧室合分操作时间差 ms 10±2
气密试验 ( 检漏 ) 0.2 Mpa 表压无漏气
真空灭弧室触头开距 mm 7~9
真空灭弧室触头超距 mm 3~3.5
隔离断口开距 mm 25~30
隔离断口超距 mm 6~13

外形及安装尺寸 (mm)

ՠ஀եҥਈ ۴Ԉՠ஀

ӣ ՠ

Ő ˜
