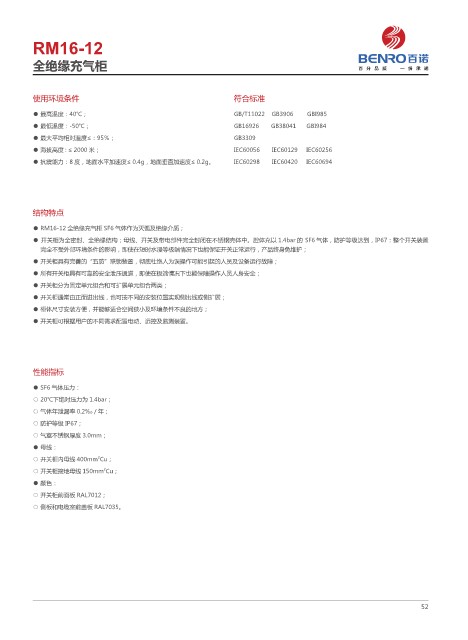

RM16-12
全绝缘充气柜
使用环境条件 符合标准
● 最高温度：40℃； GB/T11022 GB3906 GBI985
● 最低温度：-50℃； GB16926 GB38041 GBI984
● 最大平均相对温度≤：95％； GB3309
● 海拔高度 : ≤ 2000 米； IEC60056 IEC60129 IEC60256
● 抗震能力：8 度，地面水平加速度≤ 0.4g，地面垂直加速度≤ 0.2g。 IEC60298 IEC60420 IEC60694
结构特点
● RM16-12 全绝缘充气柜 SF6 气体作为灭弧及绝缘介质；
● 开关柜为全密封、全绝缘结构；母线、开关及带电部件完全封闭在不锈钢壳体中。腔体充以 1.4bar 的 SF6 气体，防护等级达到，IP67：整个开关装置
完全不受外部环境条件的影响，即使在短时水浸等极端情况下也能保证开关正常运行，产品终身免维护；
● 开关柜具有完善的“五防”联锁装置，彻底杜绝人为误操作可能引起的人员及设备运行故障；
● 所有开关柜具有可靠的安全泄压通道，即使在极端情况下也能保障操作人员人身安全；
● 开关柜分为固定单元组合和可扩展单元组合两类；
● 开关柜通常由正面进出线，也可按不同的安装位置实现侧出线或侧扩展；
● 柜体尺寸安装方便，并能够适合空间狭小及环境条件不良的地方；
● 开关柜可根据用户的不同需求配置电动、远控及监测装置。
性能指标
● SF6 气体压力：
○ 20℃下绝对压力为 1.4bar；
○ 气体年泄漏率 0.2‰ / 年；
○ 防护等级 IP67；
○ 气室不锈钢厚度 3.0mm；
● 母线：
2
○ 开关柜内母线 400mm Cu；
○ 开关柜接地母线 150mm Cu；
2
● 颜色：
○ 开关柜前面板 RAL7012；
○ 侧板和电缆室前盖板 RAL7035。
