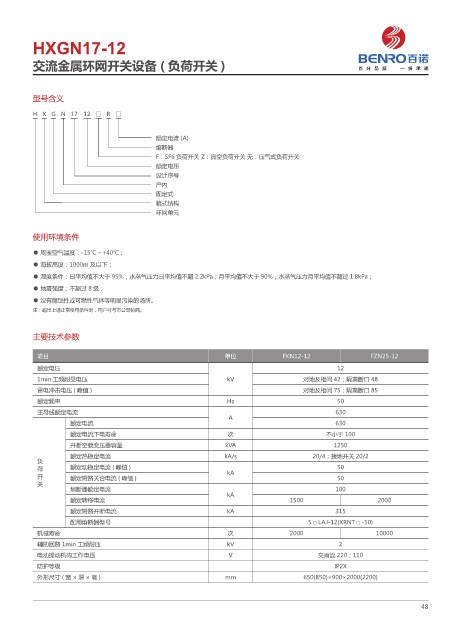

HXGN17-12

          交流金属环网开关设备 ( 负荷开关 )




          型号含义

          H   X   G   N   17 - 12   □   R   □


                                         额定电流 (A)
                                         熔断器
                                         F:SF6 负荷开关 Z:真空负荷开关 无:压气式负荷开关
                                         额定电压
                                         设计序号
                                         户内
                                         固定式
                                         箱式结构
                                         环网单元

          使用环境条件

          ● 周围空气温度:-15℃ ~+40℃;
          ● 海拔高度:1000m 及以下;
          ● 湿度条件:日平均值不大于 95%,水蒸气压力日平均值不超 2.2kPa;月平均值不大于 90%,水蒸气压力月平均值不超过 1.8kPa;
          ● 地震强度:不超过 8 级;
          ● 没有腐蚀性或可燃性气体等明显污染的场所。
          注:超出上述正常使用条件时,用户可与本公司协商。

          主要技术参数


           项目                                              单位             FKN12-12               FZN25-12
           额定电压                                                                         12
           1min 工频耐受电压                                      kV                 对地及相间 42;隔离断口 48
           雷电冲击电压 ( 峰值 )                                                       对地及相间 75;隔离断口 85
           额定频率                                             Hz                          50
           主母线额定电流                                                                      630
                                                            A
                   额定电流                                                                 630
                   额定电流下电寿命                                 次                        不小于 100
                   开断空载变压器容量                               kVA                         1250
                   额定热稳定电流                                 kA/s                   20/4;接地开关 20/2
           负
           荷       额定动稳定电流 ( 峰值 )                           kA                          50
           开       额定短路关合电流 ( 峰值 )                                                      50
           关
                   熔断器额定电流                                                              100
                                                            kA
                   额定转移电流                                                   1500                  2000
                   额定短路开断电流                                 kA                          315
                   配用熔断器型号                                                       S □ LAJ-12(XRNT □ -10)
           机械寿命                                             次               2000                  10000
           辅助回路 1min 工频耐压                                   kV                          2
           电动操动机构工作电压                                       V                      交直流 220;110
           防护等级                                                                        IP2X
           外形尺寸(宽×深×高)                                     mm                  650(850)×900×2000(2200)
