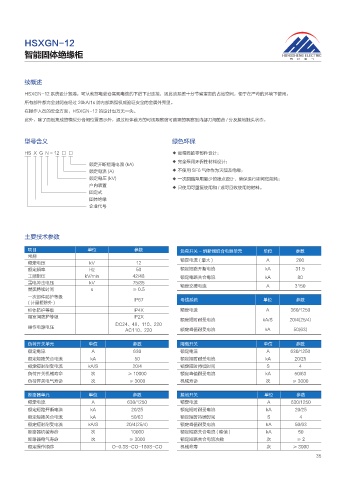

HSXGN-12
智能固体绝缘柜

续概述

HSXGN-12 系统设计紧凑，可从前部电缆仓实现电缆的下进下出连接，因此该系统十分节省宝贵的占地空间，便于在严苛的环境下使用。
所有部件都完全封闭在经过 20kA/1s 防内部燃弧权威验证安全的金属外壳里。
在操作人员的安全方面，HSXGN-12 的设计也万无一失。
此外，除了面板集成的模拟分合闸位置显示外，通过柜体前方的可视观察窗可直观的观察到内部刀闸的合 / 分及接地触头状态。

型号含义 绿色环保
HS X G N - 12 □ □ ◆ 最精简的零部件设计；
◆ 完全采用环保性材料设计；
额定开断短路电流 (kA)
额定电流 (A) ◆ 不使用 SF6 气体作为灭弧及绝缘；
额定电压 (kV) ◆ 一次回路采用最少的接点设计，确保运行期间低能耗；
户内装置
◆ 只使用可重复使用和 / 或可回收使用的材料。
固定式
固体绝缘
企业代号

主要技术参数

项目 单位 参数 负荷开关 - 熔断器组合电器单元 单位 参数
常规
额定电流 ( 最大 ) A 200
额定电压 kV 12
额定频率 Hz 50 额定短路开断电流 kA 31.5
工频耐压 kV/min 42/48 额定电路关合电流 kA 80
雷电冲击电压 kV 75/85
额定交接电流 A 3150
燃弧持续时间 s ≥ 0.5
一次部件防护等级 IP67 母线系统 单位 参数
( 计量柜除外 )
柜体防护等级 IP4X 额定电流 A 360/1250
隔室间防护等级 IP2X
额定短时耐受电流 kA/S 20/4(25/4)
DC24、48、110、220
操作电源电压
AC110、220 额定峰值耐受电流 kA 50(63)
负荷开关单元 单位 参数 隔离开关 单位 参数
额定电流 A 630 额定电流 A 630/1250
额定短路关合电流 kA 50 额定短时耐受电流 kA 20/25
额定短时耐受电流 kA/S 20/4 额定短时持续时间 S 4
负荷开关机械寿命 次 ≥ 10000 额定峰值耐受电流 kA 50/63
负荷开关电气寿命 次 ≥ 3000 机械寿命 次 ≥ 3000

断路器单元 单位 参数 接地开关 单位 参数
额定电流 A 630/1250 额定电流 A 630/1250
额定短路开断电流 kA 20/25 额定短时耐受电流 kA 20/25
额定短路关合电流 kA 50/63 额定短时持续时间 S 4
额定短时耐受电流 kA/S 20/4(25/4) 额定峰值耐受电流 kA 50/63
断路器机械寿命 次 10000 额定短路关合电流 ( 峰值 ) kA 50
断路器电气寿命 次 ≥ 3000 额定短路关合电流次数 次 ≥2
额定操作顺序 O-0.3S-CO-180S-CO 机械命寿 次 ≥ 3000
35
