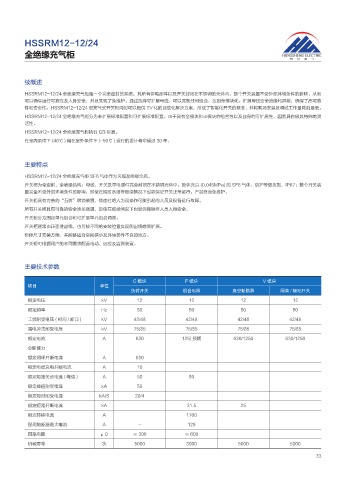

HSSRM12-12/24
全绝缘充气柜

续概述

HSSRM12-12/24 全绝缘充气柜是一个完全密封的系统，其所有带电部件以及开关封闭在不锈钢的壳体内。整个开关装置不受外部环境条件的影响，从而
可以确保运行可靠性及人身安全，并且实现了免维护。通过选择可扩展母线，可以实现任何组合，达到全模块化。扩展母线安全绝缘和屏蔽，确保了高可靠
性和安全性。HSSRM12-12/24 型充气式开关柜同时可以提供 TV 化的自动化解决方案，形成了智能化开关的概念，并将现场安装及调试工作量降到最低。
HSSRM12-12/24 全绝缘充气柜分为非扩展标准配置和可扩展标准配置。由于具有全模块和半模块的组合性以及自身的可扩展性，因而具有极其特殊的灵
活性。
HSSRM12-12/24 全绝缘充气柜执行 GB 标准。
在室内条件下 (40℃ ) 和在室外条件下 (-50℃ ) 运行的设计寿命超过 30 年。

主要特点

HSSRM12-12/24 全绝缘充气柜 SF6 气体作为灭弧及绝缘介质。
开关柜为全密封、全绝缘结构；母线、开关及带电部件完全封闭在不锈钢壳体中。腔体充以 (0.045MPa) 的 SF6 气体，防护等级达到，IP67；整个开关装
置完全不受外部环境条件的影响，即使在短时水浸等极端情况下也能保证开关正常运行，产品终身免维护。
开关柜具有完善的“五防”联锁装置，彻底杜绝人为误操作可能引起的人员及设备运行故障。
所有开关柜具有可靠的安全泄压通道，即使在极端情况下也能保障操作人员人身安全。
开关柜分为固定单元组合和可扩展单元组合两类。
开关柜通常由正面进出线，也可按不同的安装位置实现侧出线或侧扩展。
柜体尺寸安装方便，并能够适合空间狭小及环境条件不良的地方。
开关柜可根据用户的不同需求配置电动、远控及监测装置。

主要技术参数

C 模块 F 模块 V 模块
项目 单位
负荷开关 组合电器 真空断路器 隔离 / 接地开关
额定电压 kV 12 12 12 12
额定频率 Hz 50 50 50 50
工频耐受电压 ( 相间 / 断口 ) kV 42/48 42/48 42/48 42/48
雷电冲击耐受电压 kV 75/85 75/85 75/85 75/85
额定电流 A 630 125( 预期 630/1250 630/1250
分断能力
额定闭环开断电流 A 630
额定电缆充电开断电流 A 10
额定短路关合电流 ( 峰值 ) A 50 80
额定峰值耐受电流 kA 50
额定短时耐受电流 kA/S 20/4

额定短路开断电流 kA 31.5 25
额定转移电流 A 1700
配用熔断器最大电流 A - 125
回路电阻 μΩ ≤ 300 ≤ 600
机械寿命 次 5000 3000 5000 5000
