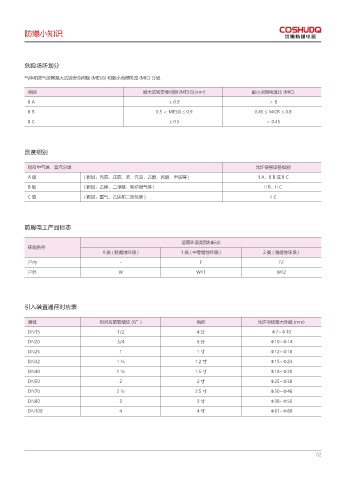

防爆小知识

危险场所划分

气体和蒸气按其最大试验安全间隙 (MESG) 和最小点燃电流 (MIC) 分级

类别 最大试验安全间隙 (MESG)(mm) 最小点燃电流比 (MIC)
II A ≤ 0.9 ＞ 8
II B 0.5 ＜ MESG ≤ 0.9 0.45 ≤ MICR ≤ 0.8

II C ≤ 0.5 ＜ 0.45

温度组别

场所中气体、蒸汽分级 允许使用设备级别
A级 ( 例如：丙院、戊院、苯、汽油、乙醇、丙酮、甲胺等 ) II A、II B 或 II C

B级 ( 例如：乙稀、二甲醚、焦炉煤气等 ) II B、II C
C级 ( 例如：氢气、乙炔和二硫化碳 ) II C

防腐电工产品标志

适用环境类别和标志
环境条件
0 类 ( 轻腐蚀环境 ) 1 类 ( 中等腐蚀环境 ) 2 类 ( 强腐蚀环境 )
户内 - F F2
户外 W WF1 WF2

引入装置通径对应表

通径 相对应的管螺纹 (G”) 俗称 允许电缆最大外径 (mm)

DN15 1/2 4分 Φ7~Φ10
DN20 3/4 6分 Φ10~Φ14
DN25 1 1寸 Φ12~Φ18
DN32 1 ¼ 1.2 寸 Φ15~Φ23
DN40 1 ½ 1.5 寸 Φ18~Φ30
DN50 2 2寸 Φ25~Φ38
DN70 2 ½ 2.5 寸 Φ30~Φ46

DN80 3 3寸 Φ38~Φ56
DN100 4 4寸 Φ61~Φ80

02
