P. 23

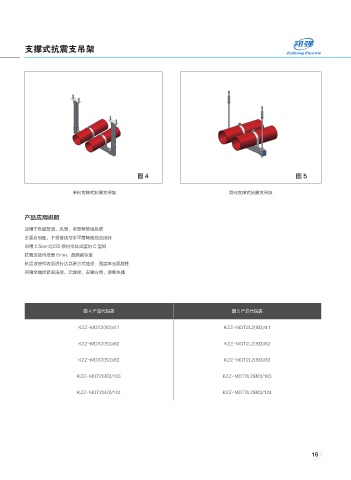

支撑式抗震支吊架
图4 图5
单向支撑式抗震支吊架 双向支撑式抗震支吊架
产品应用说明
适用于各型管道、风管、多管等管线系统
主要应用在：下垂管线与水平落地管线连接处
采用 2.5mmQ235 板材冷轧成型的 C 型钢
抗震连接件厚度 6mm，超国家标准
抗震连接件表面进行达克罗方式处理．强度高无氨脆性
采用全螺栓紧固连接，无焊接，安装方便，调整快捷
图 4 产品代码表 图 5 产品代码表
KZZ-MDT2(BD)/41 KZZ-MDT2L2(BD)/41
KZZ-MDT2(BD)/62 KZZ-MDT2L2(BD)/62
KZZ-MDT2(BD)/83 KZZ-MDT2L2(BD)/83
KZZ-MDT2(BD)/103 KZZ-MDT2L2(BD)/103
KZZ-MDT2(BD)/124 KZZ-MDT2L2(BD)/124
16
