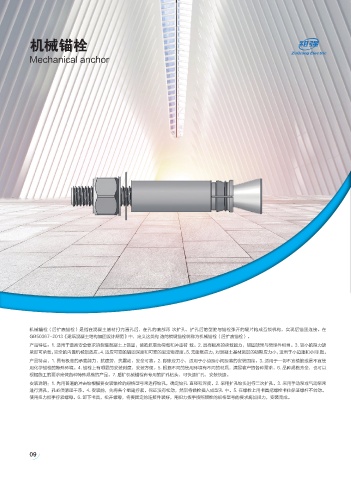

机械锚栓

Mechanical anchor

机械锚栓（后扩底锚栓）是指在混凝土基材打完直孔后，在孔的底部再 次扩孔，扩孔后的型腔与锚栓张开的键片构成互锁机构，实现后锚固连接。在
GB50367-2013《建筑混凝土结构加固设计规范》中，定义这类构 造的锁键锚栓统称为机械锚栓（后扩底锚栓）。
产品特征：1. 适用于最高安全要求的裂缝混凝土上锚固，能抵抗震动荷载和冲击荷 载。2. 具有极高的承载能力，锚固效果与预埋件相当。3. 较小的扭力旋
紧即可承载，完全的内置机械锁效应。4. 适应可变的锚固深度和可变的固定物厚度。5. 无膨胀应力，对混凝土基材施加的初期应力小，适用于小边距和小间 距。
产品特点：1. 具有极高的承载能力，抗疲劳，抗震动，安全可靠。2. 膨胀应力小，适用于小边距小间距离的安装固定。3. 适用于一切不宜植筋或是不宜使
用化学锚栓的特殊环境。4. 锚栓上有明显的安装刻度，安装方便。5. 根据不同的使用环境有不同的材质，满足客户的各种需求。6. 品种规格齐全，也可以
根据施工的要求定做各种特殊规格的产品。7. 后扩机械锚栓有专用的扩孔钻头，可快速扩孔，安装快捷。
安装说明：1. 先用普通的冲击钻根据要安装锚栓的规格型号来进行钻孔，确定钻孔 直径和深度。2. 采用扩孔钻头进行二次扩孔。3. 采用手动泵或气动泵来
进行清孔，孔必须清理干净。4. 安装前，先将各个组建拧紧。保证没有松动，然后将锚栓插入成型孔 中。5. 在螺栓上用卡具把螺栓卡住保证螺杆不转动。
使用扭力扳手拧紧螺母。6. 卸下卡具，松开螺母，将要固定的连接件装好，用扭力扳手按照锚栓的规格型号的要求施加扭力，安装完成。

09
