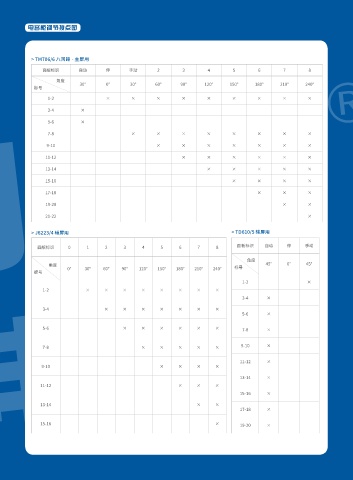

电容柜调节接点图

> TM706/6 八回路 - 主屏用
面板标识 自动 停 手动 2 3 4 5 6 7 8

角度
30° 0° 30° 60° 90° 120° 150° 180° 210° 240°
标号
1-2 × × × × × × × × ×

3-4 ×
5-6 ×

7-8 × × × × × × × ×
9-10 × × × × × × ×

11-12 × × × × × ×
13-14 × × × × ×

15-16 × × × ×
17-18 × × ×

19-20 × ×
21-22 ×

> J6223/4 辅屏用 > TD610/5 辅屏用

面板标识 0 1 2 3 4 5 6 7 8 面板标识 自动 停 手动
角度
角度 45° 0° 45°
0° 30° 60° 90° 120° 150° 180° 210° 240° 标号
标号
1-2 ×
1-2 × × × × × × × ×
3-4 ×

3-4 × × × × × × ×
5-6 ×

5-6 × × × × × ×
7-8 ×
9-10 ×
7-8 × × × × ×

11-12 ×
9-10 × × × ×
13-14 ×
11-12 × × ×
15-16 ×

13-14 × ×
17-18 ×

15-16 × 19-20 ×
