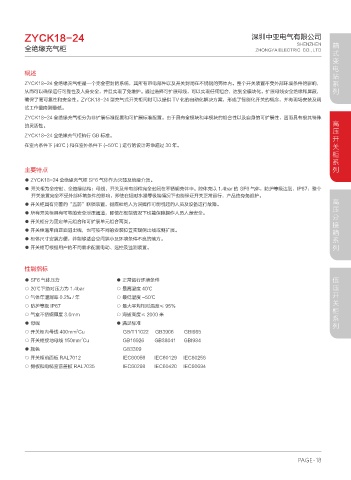

ZYCK18-24 深圳中亚电气有限公司 箱式变电站系列
SHENZHEN
全绝缘充气柜 ZHONGYA ELECTRIC CO., LTD

概述
ZYCK18-24 全绝缘充气柜是一个完全密封的系统，其所有带电部件以及开关封闭在不锈钢的壳体内。整个开关装置不受外部环境条件的影响，
从而可以确保运行可靠性及人身安全，并且实现了免维护。通过选择可扩展母线，可以实现任何组合，达到全模块化。扩展母线安全绝缘和屏蔽，
确保了高可靠性和安全性。ZYCK18-24 型充气式开关柜同时可以提供 TV 化的自动化解决方案，形成了智能化开关的概念，并将现场安装及调
试工作量降到最低。
ZYCK18-24 全绝缘充气柜分为非扩展标准配置和可扩展标准配置。由于具有全模块和半模块的组合性以及自身的可扩展性，因而具有极其特殊 高压开关柜系列
的灵活性。
ZYCK18-24 全绝缘充气柜执行 GB 标准。

在室内条件下 (40℃ ) 和在室外条件下 (-50℃ ) 运行的设计寿命超过 30 年。

主要特点
● ZYCK18-24 全绝缘充气柜 SF6 气体作为灭弧及绝缘介质。
● 开关柜为全密封、全绝缘结构；母线、开关及带电部件完全封闭在不锈钢壳体中。腔体充以 1.4bar 的 SF6 气体，防护等级达到，IP67：整个
开关装置完全不受外部环境条件的影响，即使在短时水浸等极端情况下也能保证开关正常运行，产品终身免维护。 高压分接箱系列
● 开关柜具有完善的“五防”联锁装置，彻底杜绝人为误操作可能引起的人员及设备运行故障。
● 所有开关柜具有可靠的安全泄压通道，即使在极端情况下也能保障操作人员人身安全。
● 开关柜分为固定单元组合和可扩展单元组合两类。
● 开关柜通常由正面进出线，也可按不同的安装位置实现侧出线或侧扩展。
● 柜体尺寸安装方便，并能够适合空间狭小及环境条件不良的地方。
● 开关柜可根据用户的不同需求配置电动、远控及监测装置。

性能指标
低压开关柜系列
● SF6 气体压力 ● 正常运行环境条件
○ 20℃下绝对压力为 1.4bar ○ 最高温度 40℃
○ 气体年泄漏率 0.2‰ / 年 ○ 最低温度 -50℃
○ 防护等级 IP67 ○ 最大平均相对温度≤ 95％
○ 气室不锈钢厚度 3.0mm ○ 海拔高度≤ 2000 米
● 母线 ● 满足标准
2
○ 开关柜内母线 400mm Cu GB/T11022 GB3906 GBI985
2
○ 开关柜接地母线 150mm Cu GB16926 GB38041 GBI984
● 颜色 GB3309
○ 开关柜前面板 RAL7012 IEC60056 IEC60129 IEC60256
○ 侧板和电缆室前盖板 RAL7035 IEC60298 IEC60420 IEC60694

PAGE-18
