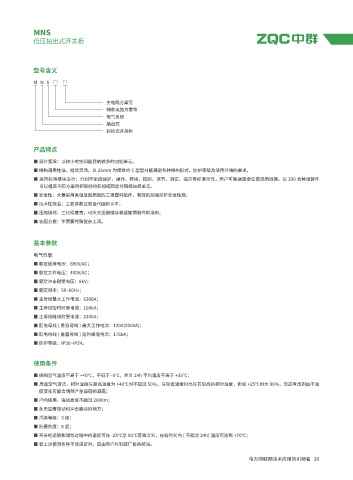

MNS
低压抽出式开关柜
型号含义
M N S □ □
主电路方案号
辅助电路方案号
电气系统
抽出式
封闭式开关柜
产品特点
■ 设计紧凑：以较小的空间能容纳较多的功能单元。
■ 结构通用性强、组装灵活。以 25mm 为模数的 C 型型材能满足各种结构形式、防护等级及使用环境的要求。
■ 采用标准模块设计：分别可组成保护、操作、转换、控制、调节、测定、指示等标准单元，用户可根据需要任意选用组装。以 200 余种组装件
可以组装不同方案的柜架结构和组成固定分隔或抽屉单元。
■ 安全性：大量采用高强度阻燃型的工程塑料组件，有效的加强防护安全性能。
■ 技术性能高：主要参数达到当代国际水平。
■ 压缩场地：三化程度高，可大大压缩储存和运输预制件的场地。
■ 装配方便：不需要特殊复杂工具。
基本参数
电气性能
■ 额定绝缘电压：690V/AC；
■ 额定工作电压：400V/AC；
■ 额定冲击耐受电压：8kV；
■ 额定频率：50~60Hz；
■ 主母线最大工作电流：6300A；
■ 主母线短时耐受电流：100kA；
■ 主母线峰值耐受电流：220kA；
■ 配电母线 ( 垂直母线 ) 最大工作电流：1200(2000A)；
■ 配电母线 ( 垂直母线 ) 短时峰值电流：176kA；
■ 防护等级：IP30~IP54。
使用条件
■ 周围空气温度不高于 +40℃，不低于 -5℃，并且 24h 平均温度不高于 +35℃；
■ 周围空气清洁，相对湿度在最高温度为 +40℃时不超过 50%，在较低温度时允许有较高的相对湿度，例如 +25℃时为 90%，但应考虑到由于温
度变化可能会偶然产生适度的凝露；
■ 户内使用，海拔高度不超过 2000m；
■ 在无显著摇动和冲击震动的地方；
■ 污染等级：3 级；
■ 抗震烈度：8 度；
■ 开关柜运输和储存过程中的温度可在 -25℃至 55℃范围之间，在短时间内 ( 不超过 24h) 温度可达到 +70℃；
■ 若上述使用条件不能满足时，应由用户和制造厂协商解决。
