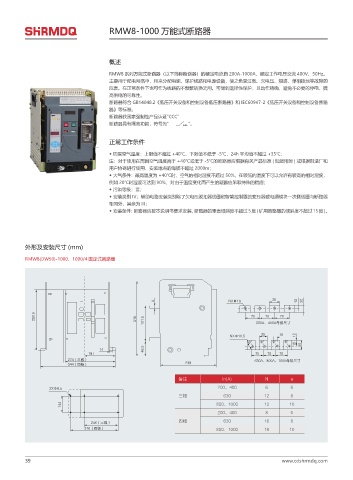

RMW8-1000 万能式断路器

概述

RMW8 系列万能式断路器（以下简称断路器）的额定电流自 200A-1000A，额定工作电压交流 400V、50Hz。
主要用于配电网络中，用来分配电能，保护线路和电源设备，使之免受过载、欠电压、短路、单相接地等故障的
危害。在正常条件下也可作为线路的不频繁转换之用。可做到选择性保护，且动作精确，避免不必要的停电，提
高供电的可靠性。
断路器符合 GB14048.2《低压开关设备和控制设备低压断路器》和 IEC60947-2《低压开关设备和控制设备断路
器》等标准。
断路器获国家强制性产品认证“CCC”
断路器具有隔离功能，符号为“ ”。

正常工作条件

◆ 周围空气温度：上限值不超过 +40℃，下限值不低于 -5℃，24h 平均值不超过 +35℃；
注：对于使用在周围空气温度高于 +40℃或低于 -5℃的断路器应根据有关产品标准 ( 如适用时 ) 或根据制造厂和
用户协商进行使用，安装地点的海拔不超过 2000m；
◆ 大气条件：最高温度为 +40℃时，空气的相对湿度不超过 50%，在较低的温度下可以允许有较高的相对湿度，
例如 20℃时湿度可达到 90%，对由于温度变化而产生的凝露应采取特殊的措施；
◆ 污染等级：Ⅲ；
◆ 安装类别 IV；辅助电路安装类别除了欠电压脱扣器线圈和智能控制器的变压器或电源模块一次侧线圈与断路器
相同外，其余为 III；
◆ 安装条件：断路器应按本说明书要求安装，断路器的垂直倾斜度不超过 5 度 ( 矿用断路器的倾斜度不超过 15 度 )。

外形及安装尺寸 (mm)

RMW8(DW50)-1000、1000/4 固定式断路器

B /9œ
"Nj "ආଅࡆࠩ

/9œ

὇ʻ౜Ὀ "Nj "Nj ආଅࡆࠩ
὇ٽ౜Ὀ

备注 ln(A) N a
9œ 200、400 6 6
三极 630 12 8
800、1000 12 10
200、400 8 6
὇ʻጞὈ 四极 630 16 8
὇ٽጞὈ 800、1000 16 10
