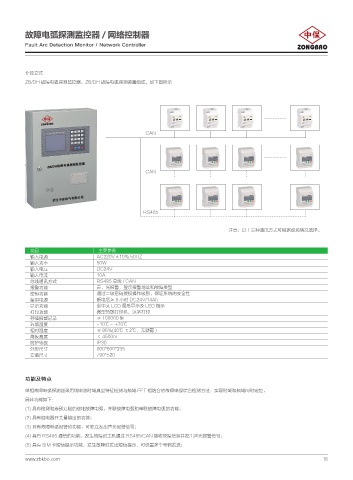

故障电弧探测监控器 / 网络控制器

Fault Arc Detection Monitor / Network Controller

非独立式
ZB/DH 故障电弧探测监控器、ZB/DH 故障电弧探测装置组成，如下图所示

CAN

CAN

RS485

注意：以上三种通讯方式可根据现场情况选择。

项目 主要参数
输入电源 AC220V±10% 50HZ
输入功率 50W
输入电压 DC24V
输入电流 10A
总线通讯方式 RS485 总线 / CAN
报警功能 声、光报警，显示报警地址和故障类型
密码功能 通过二级密码授权操作级别，保证系统的安全性
备用电源 断电后≥ 8 小时 DC24V/14Ah
显示功能 全中文 LCD 图形显示及 LED 指示
打印功能 微型热敏打印机，汉字打印
存储报警记录 ≥ 100000 条
环境湿度 -10℃～ +70℃
相对湿度 ≤ 95%(40℃ ±2℃，无凝露 )
海拔高度 ＜ 4500m
防护等级 IP30
外形尺寸 900*600*235
安装尺寸 790*520

功能及特点

单相故障电弧探测器采用线电流时域典型特征检测与频域 FFT 相结合的故障电弧综合检测方法，实现时域和频域同时定位。
具体功能如下：
(1) 具有检测和辨别危险的接地故障电弧、并联故障电弧和串联故障电弧的功能；
(2) 具有继电器开关量输出的功能；
(3) 具有故障电弧报警的功能，可独立发出声光报警信号；
(4) 具有 RS485 通信的功能，发生故障时主机通过 RS485/CAN 接收故障信息并发出声光报警信号；
(5) 具有 SIM 卡短信提示功能，发生故障时发出短信提示，可设置多个号码发送；
