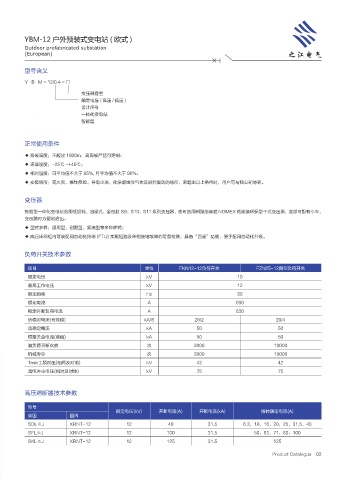

YBM-12 户外预装式变电站 ( 欧式 )
Outdoor prefabricated substation
(European)
型号含义
Y B M - 12/0.4 - □
变压器容量
额定电压 ( 高压 / 低压 )
设计序号
一体化变电站
智能型
正常使用条件
◆ 海拔高度：不超过 1000m，高海拔产品可定制；
◆ 环境温度：-25℃ ~+40℃；
◆ 相对湿度：日平均值不大于 95%, 月平均值不大于 90%；
◆ 安装场所：无火灾、爆炸危险、导电尘埃、化学腐蚀性气体及剧烈震动的场所，若超出以上条件时，用户可与我公司协商。
变压器
智能型一体化变电站选用低损耗、油浸式、全密封 S9、S10、S11 系列变压器，也可选用树脂绝缘或 NOMEX 纸绝缘环保型干式变压器，底部可配有小车，
变压器可方便地进出。
◆ 型式多样：通用型、别墅型、紧凑型等多种样式；
◆ 高压环网柜内可装配网自动化终端 (FTU) 实现短路及单相接地故障的可靠检测，具备“四遥”功能，便于配网自动化升级。
负荷开关技术参数
项目 单位 FKN12-12负荷开关 FZN25-12真空负荷开关
额定电压 kV 10
最高工作电压 kV 12
额定频率 Hz 50
额定电流 A 630
额定开断负荷电流 A 630
热稳定电流(有效值) kA/S 20/2 20/4
动稳定电流 kA 50 50
短路关合电流(峰值) kA 50 50
满负荷开断次数 次 2000 10000
机械寿命 次 2000 10000
1min工频耐压(相间及对地) kV 42 42
雷电冲击电压(相对及对地) kV 75 75
高压熔断器技术参数
型号
额定电压(kV) 开断电流(A) 开断电流(kA) 熔体额定电流(A)
英国 国内
SDL※J XRNT-12 12 40 31.5 6.3，10，16，20，25，31.5，40
SFL※J XRNT-12 12 100 31.5 50，63，71，80，100
SKL※J XRNT-12 12 125 31.5 125
Product Catalogue 02
