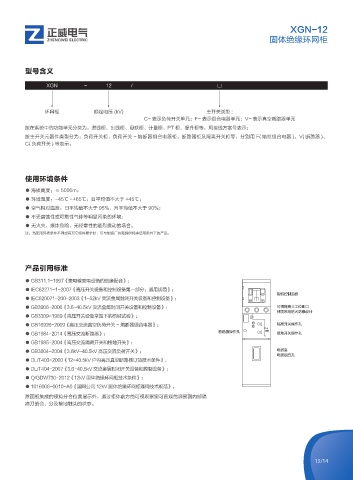

XGN-12
固体绝缘环网柜

型号含义

XGN - 12 / □

环网柜 额定电压 (kV) 主开关类型 :
C- 表示负荷开关单元；F- 表示组合电器单元；V- 表示真空断路器单元
按在系统中的功能单元分类为：进线柜、出线柜、母联柜、计量柜、PT 柜、提升柜等，用接线方案号表示；
按主开关元器件类型分为：负荷开关柜，负荷开关 - 熔断器组合电器柜、断路器柜及隔离开关柜等，分别用 F( 熔丝组合电器 )、V( 断路器 )、
C( 负荷开关 ) 等表示。

使用环境条件

● 海拔高度：≤ 5000m；
● 环境温度：-45℃ ~+65℃；日平均值不大于 +45℃；
● 空气相对温度：日平均值不大于 95%，月平均值不大于 90%；
● 不受腐蚀性或可燃性气体等明显污染的环境；
● 无火灾、爆炸危险，无经常性的剧烈震动的场合。
注：当使用环境条件不同或有其它特殊要求时，可与制造厂协商提供特殊使用条件下的产品。

产品引用标准
● GB311.1-1997《变电输变电设备的绝缘配合》；
● IEC62271-1-2007《高压开关设备和控制设备第一部分：通用规范》；
ᷠ㡣ᬍজ仈ụ
● IEC620071-200-2003《1~52kV 交流金属封闭开关设备和控制设备》；
● GB3906-2006《3.6~40.5kV 交流金属封闭开关设备和控制设备》； ୕䄬䷺ㄡկᕋڳᴓ୉
Ặ䒎䤭Ⲏ䶘⟑䶘⥬䌤䌇
● GB3309-1989《高压开关设备常温下的机械试验》；
● GB16926-2009《高压交流真空负荷开关 - 熔断器组合电器》； ䷺ㄡᙦࣙᰳۂኺ
● GB1984-2014《高压交流断路器》； ᴓ䕕෎ᰳۂኺ ᬋຖᙦࣙᰳۂኺ
● GB1985-2004《高压交流隔离开关和接地开关》；
● GB3804-2004《3.6kV~40.5kV 高压交流负荷开关》； ⲛ㙬ጊ
ⲛ㙬䄨ፅኺ
● DL/T403-2000《12-40.5kV 户内高压真空断路器订货技术条件》；
● DL/T404-2007《3.6-40.5kV 交流金属封闭开关设备和控制设备》；
● Q/GDW730-2012《12kV 固体绝缘环网柜技术条件》；
● 1016006-0010-A0《国网公司 12kV 固体绝缘环网柜通用技术规范》。
除面板集成的模拟分合位置显示外，通过柜体前方的可视观察窗可直观的观察到内部隔
离刀的合、分及接地触头的状态。
