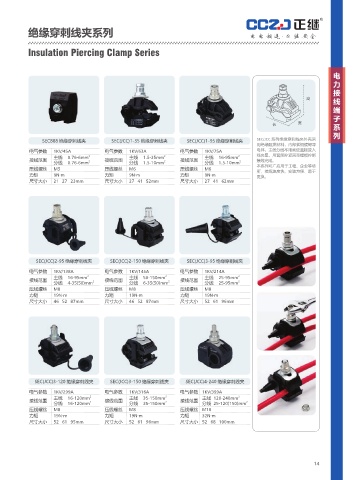

绝缘穿刺线夹系列

Insulation Piercing Clamp Series

电
力
接
高
线
端
子
长 宽 系
列
SEC888 绝缘穿刺线夹 SEC(JCC)1-35 绝缘穿刺线夹 SEC(JCC)1-95 绝缘穿刺线夹 SEC/JCC 系列绝缘穿刺线夹外壳采
用绝缘阻燃材料，内部紫铜镀锡导
电气参数 1KV/45A 电气参数 1KV/63A 电气参数 1KV/75A 电体。主线分线不用剥皮直接放入
接线范围 主线 0.76-6mm 2 接线范围 主线 1.5-35mm 2 接线范围 主线 16-95mm 2 线夹里，用套筒拧紧直至螺帽拧断
接线完成。
分线 0.76-6mm 2 分线 1.5-10mm 2 分线 1.5-10mm 2
压线螺丝 M5 压线螺丝 M6 压线螺丝 M6 本系列可广应用于工程、企业等场
所，接线速度快、安装方便、易于
力矩 9N ·m 力矩 9N ·m 力矩 9N ·m 更换。
˜
˜
˜
˜
˜
˜
尺寸大小 21 27 23mm 尺寸大小 27 41 52mm 尺寸大小 27 41 62mm

SEC(JCC)2-95 绝缘穿刺线夹 SEC(JCC)2-150 绝缘穿刺线夹 SEC(JCC)3-95 绝缘穿刺线夹
电气参数 1KV/138A 电气参数 1KV/145A 电气参数 1KV/214A
接线范围 主线 16-95mm 2 接线范围 主线 50-150mm 2 接线范围 主线 25-95mm 2
分线 4-35(50)mm 2 分线 6-35(50)mm 2 分线 25-95mm 2
压线螺丝 M8 压线螺丝 M8 压线螺丝 M8
力矩 19N ·m 力矩 19N ·m 力矩 19N ·m
˜
˜
尺寸大小 46 52 87mm 尺寸大小 46 52 87mm 尺寸大小 52 61 96mm
˜
˜
˜
˜

SEC(JCC)3-120 绝缘穿刺线夹 SEC(JCC)3-150 绝缘穿刺线夹 SEC(JCC)4-240 绝缘穿刺线夹
电气参数 1KV/299A 电气参数 1KV/316A 电气参数 1KV/399A
接线范围 主线 16-120mm 2 接线范围 主线 35-150mm 2 接线范围 主线 120-240mm 2
分线 16-120mm 2 分线 35-150mm 2 分线 25-120(150)mm 2
压线螺丝 M8 压线螺丝 M8 压线螺丝 M10
力矩 19N ·m 力矩 19N ·m 力矩 32N ·m
˜
˜
˜
˜
˜
尺寸大小 52 61 95mm 尺寸大小 52 61 96mm 尺寸大小 52 68 100mm
˜

14
