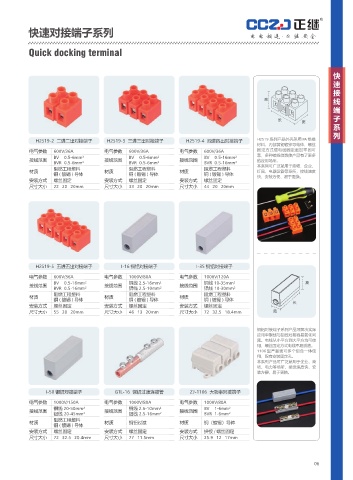

快速对接端子系列

Quick docking terminal

快
速
接
高 线
端
子
长 宽
系
列
H2519-2 二进二出对接端子 H2519-3 三进三出对接端子 H2519-4 四进四出对接端子 H2519 系列产品外壳采用 PA 绝缘
材料，内部黄铜镀锌导电体，螺丝
电气参数 600V/36A 电气参数 600V/36A 电气参数 600V/36A 固定方式使电线固定更加牢固可
接线范围 BV 0.5-6mm² 接线范围 BV 0.5-6mm² 接线范围 BV 0.5-16mm² 靠，多种接线位数使产品有了更多
的应用场所。
BVR 0.5-6mm² BVR 0.5-6mm² BVR 0.5-16mm²
阻燃工程塑料 阻燃工程塑料 阻燃工程塑料 本系列可广泛就用于商场、企业、
材质 材质 材质 灯具、电器设备等场所，接线速度
铜 ( 镀锡 ) 导体 铜 ( 镀锡 ) 导体 铜 ( 镀锡 ) 导体
安装方式 螺丝固定 安装方式 螺丝固定 安装方式 螺丝固定 快、安装方便、易于更换。
˜
˜
˜
˜
˜
˜
尺寸大小 22 20 20mm 尺寸大小 33 20 20mm 尺寸大小 44 20 20mm

H2519-5 五进五出对接端子 I-16 铜铝对接端子 I-35 铜铝对接端子

电气参数 600V/36A 电气参数 1000V/80A 电气参数 1000V/120A
BV 0.5-16mm² 铜线 2.5-16mm² 铜线 10-35mm² 高
接线范围 接线范围 接线范围
BVR 0.5-16mm² 铝线 2.5-10mm² 铝线 10-30mm²
阻燃工程塑料 阻燃工程塑料 阻燃工程塑料
材质 铜 ( 镀锡 ) 导体 材质 铜 ( 镀锡 ) 导体 材质 铜 ( 镀锡 ) 导体
安装方式 螺丝固定 安装方式 螺丝固定 安装方式 螺丝固定 长
˜
˜
˜
˜
˜
尺寸大小 55 20 20mm 尺寸大小 46 13 20mm 尺寸大小 72 32.5˜ 18.4mm 宽
铜铝对接端子系列产品可解决实际
应用中铜线与铝线对接容易氧化问
题。电线从小平方到大平方均可使
用，螺丝固定方式电线不易脱落。
1106 型产品更可多个组合一体使
用，配有安装固定孔。
本系列产品可广泛就用于企业、商
场、电力等场所，接线速度快、安
装方便、易于更换。

I-50 铜铝对接端子 GTL-16 铜铝过渡连接管 ZJ-1106 大功率对接端子
电气参数 1000V/150A 电气参数 1000V/80A 电气参数 1000V/80A
铜线 20-50mm² 铜线 2.5-10mm² BV 1-6mm²
接线范围 接线范围 接线范围
铝线 20-45mm² 铝线 2.5-16mm² BVR 1-6mm²
阻燃工程塑料
材质 材质 铜铝过渡 材质 铜（镀锡）导体
铜 ( 镀锡 ) 导体
安装方式 螺丝固定 安装方式 螺丝固定 安装方式 拼接 / 螺丝固定
˜
尺寸大小 72 32.5˜ 20.4mm 尺寸大小 77 11.5mm 尺寸大小 25.9˜ 12 17mm
˜
˜
06
