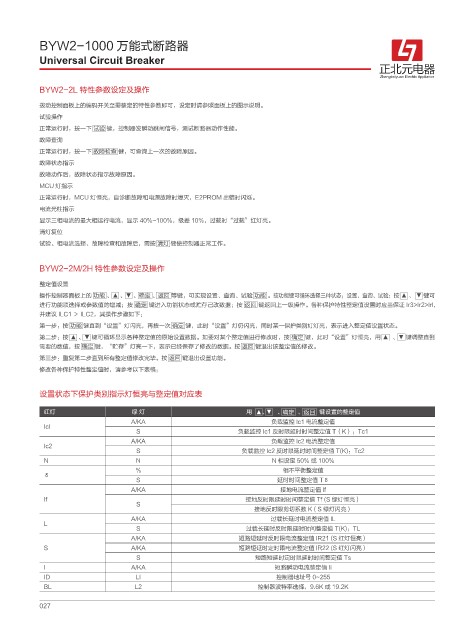

BYW2-1000 万能式断路器

Universal Circuit Breaker
⋉੽ࢩⲛ෎
Zhengbeiyuan Electric Appliance
BYW2-2L 特性参数设定及操作
拨动控制面板上的编码开关至需整定的特性参数即可，设定时请参照面板上的图示说明。
试验操作
正常运行时，按一下 试验 键，控制器发瞬动跳闸信号，测试断路器动作性能。
故障查询
正常运行时，按一下 故障检查 健，可查询上一次的故障原因。
故障状态指示
故障动作后，故障状态指示故障原因。
MCU 灯指示
正常运行时，MCU 灯恒亮，自诊断故障和电源故障时熄灭，E2PROM 出错时闪烁。
电流光柱指示
显示三相电流的最大相运行电流，显示 40%~100%，级差 10%，过载时“过载”红灯亮。
清灯复位
试验、相电流选择、故障检查和故障后，需按 清灯 健使控制器正常工作。

BYW2-2M/2H 特性参数设定及操作
整定值设置
操作控制器面板上的 功能 、▲ 、▼ 、确定 、返回 等键，可实现设置、查询、试验 功能 。按功能键可循环选择三种状态：设置、查询、试验；按 ▲ 、 ▼ 键可
进行功能项选择或参数值的增减；按 确定 键进入功能状态或贮存己改数据；按 返回 键返回上一级操作。各种保护特性整定值设置时应当保证 Ir3>Ir2>Irl,
并建议 ILC1 ＞ ILC2，其操作步骤如下：
第一步：按 功能 键直到“设置”灯闪亮，再按一次 确定 键，此时“设置”灯仍闪亮，同时某一保护类别灯灯亮，表示进入整定值设置状态。
第二步：按 ▲ 、▼ 键可循环显示各种整定值的原始设置数据。如要对某个整定值进行修改时，按 确定 键，此时“设置”灯恒亮，用 ▲ 、▼ 键调整直到
需要的数值，按 确定 键，“贮存”灯亮一下，表示已经保存了修改的数据。按 返回 键退出该整定值的修改。
第三步：重复第二步直到所有整定值修改完毕。按 返回 键退出设置功能。
修改各种保护特性整定值时，请参考以下表格：

设置状态下保护类别指示灯恒亮与整定值对应表

▲
确定
返回
红灯 绿 灯 用 、 、 、 键设置的整定值
▲
A/KA 负载监控 Ic1 电流整定值
Icl
S 负载监控 Ic1 反时限延时时间整定值 T（K）：Tc1
A/KA 负载监控 Ic2 电流整定值
Ic2
S 负载监控 Ic2 反时限延时时间整定值 T(K)：Tc2
N N N 相设定 50% 或 100%
% 相不平衡整定值
δ
S 延时时间整定值 Tδ
A/KA 接地电流整定值 If
If 接地反时限延时时间整定值 Tf (S 绿灯恒亮）
S
接地反时限剪切系数 K ( S 绿灯闪亮）
A/KA 过载长延时电流整定值 IL
L
S 过载长延时反时限延时时间整定值 T(K)：TL
A/KA 短路短延时反时限电流整定值 IR21 (S 红灯恒亮）
S A/KA 短路短延时定时限电流整定值 IR22 (S 红灯闪亮）
S 短路短延时定时限延时时间整定值 Ts
I A/KA 短路瞬动电流整定值 Ii
ID LI 控制器地址号 0~255
BL L2 控制器波特率选择，9.6K 或 19.2K
