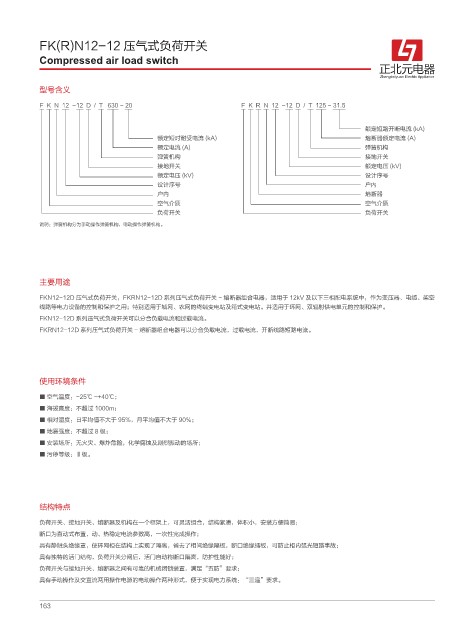

FK(R)N12-12 压气式负荷开关

Compressed air load switch
⋉੽ࢩⲛ෎
Zhengbeiyuan Electric Appliance
型号含义
F K N 12 -12 D / T 630 - 20 F K R N 12 -12 D / T 125 - 31.5

额定短路开断电流 (kA)
额定短时耐受电流 (kA) 熔断器额定电流 (A)
额定电流 (A) 弹簧机构
弹簧机构 接地开关
接地开关 额定电压 (kV)
额定电压 (kV) 设计序号
设计序号 户内
户内 熔断器
空气介质 空气介质
负荷开关 负荷开关
说明：弹簧机构分为手动操作弹簧机构，电动操作弹簧机构。

主要用途
FKN12-12D 压气式负荷开关，FKRN12-12D 系列压气式负荷开关 - 熔断器组合电器，适用于 12kV 及以下三相配电系统中，作为变压器、电缆、架空
线路等电力设备的控制和保护之用；特别适用于城网、农网的终端变电站及箱式变电站。并适用于环网、双辐射供电单元的控制和保护。
FKN12-12D 系列压气式负荷开关可以分合负载电流和过载电流。
FKRN12-12D 系列压气式负荷开关 - 熔断器组合电器可以分合负载电流，过载电流，开断线路短路电流。

使用环境条件
■ 空气温度：-25℃ ~+40℃；
■ 海拨高度：不超过 1000m；
■ 相对湿度：日平均值不大于 95%，月平均值不大于 90%；
■ 地震强度：不超过 8 级；
■ 安装场所：无火灾、爆炸危险，化学腐蚀及剧烈振动的场所；
■ 污秽等级：Ⅱ级。

结构特点

负荷开关、接地开关、熔断器及机构在一个框架上，可灵活组合，结构紧凑，体积小，安装方便简易；
断口为直动式布置，动、热稳定电流参数高，一次性完成操作；
具有静触头绝缘罩，使环网柜在结构上实现了隔离，省去了相间绝缘隔板，断口绝缘插板，可防止柜内弧光短路事故；
具有独特的活门结构，负荷开关分闸后，活门自动将断口隔离，防护性能好；
负荷开关与接地开关、熔断器之间有可靠的机械闭锁装置，满足“五防”要求；
具有手动操作及交直流两用操作电源的电动操作两种形式，便于实现电力系统：“三遥”要求。
