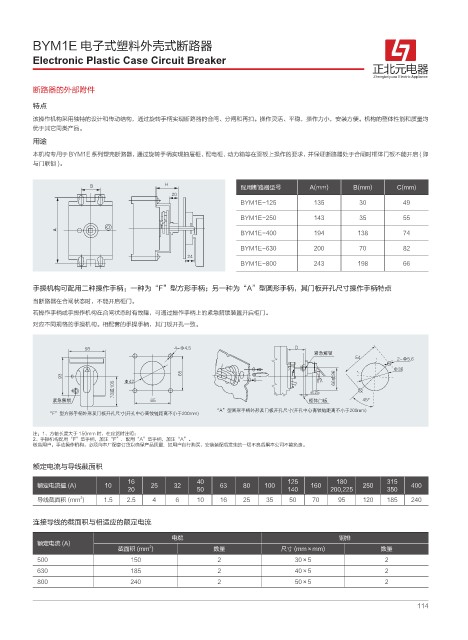

BYM1E 电子式塑料外壳式断路器

Electronic Plastic Case Circuit Breaker
⋉੽ࢩⲛ෎
Zhengbeiyuan Electric Appliance
断路器的外部附件
特点

该操作机构采用独特的设计和传动结构，通过旋转手柄实现断路器的合闸、分闸和再扣。操作灵活、平稳，操作力小，安装方便。机构的整体性能和质量均
优于其它同类产品。
用途
本机构专用于 BYM1E 系列塑壳断路器，通过旋转手柄实现抽屉柜、配电柜、动力箱等在面板上操作的要求，并保证断路器处于合闸时框体门板不能开启 ( 即
与门联锁 )。

# ) 配用断路器型号 A(mm) B(mm) C(mm)

BYM1E-125 135 30 49

BYM1E-250 143 35 55
BYM1E-400 194 138 74

BYM1E-630 200 70 82

BYM1E-800 243 198 66

手操机构可配用二种操作手柄：一种为“F”型方形手柄；另一种为“A”型圆形手柄，其门板开孔尺寸操作手柄特点
当断路器在合闸状态时，不能开启柜门。
若操作手柄或手操作机构在合闸状态时有故障，可通过操作手柄上的紧急解锁装置开启柜门。
对应不同规格的手操机构。相配套的手操手柄，其门板开孔一致。

œ %
ጊপᝌᩙ
œ
œ
œ ੊
੊ ĸ

ጊপᝌᩙ ಄ͳ᫂౛ c
þ"ÿۋڒ्੣౺्ܰԢ᫂౛धߗࡆࠩ धߗ˖ॶሎᩉᩖᡯሎʿ࠴̅ NN
þ'ÿۋழ्੣౺्ܰԢ᫂౛धߗࡆࠩ धߗ˖ॶሎᩉᩖᡯሎʿ࠴̅ NN

注：1、方轴长度大于 150mm 时，在定货时注明；
2、手操机构配用“F”型手柄，加注“F”．配用“A”型手柄，加注“A”。
敬告用户：手动操作机构，必须向本厂配套订货以确保产品质量．如用户自行购买，安装装配后发生的一切不良后果本公司不能负责。
额定电流与导线截面积

16 40 125 180 315
额定电流值 (A) 10 25 32 63 80 100 160 250 400
20 50 140 200,225 350
2
导线截面积 (mm ) 1.5 2.5 4 6 10 16 25 35 50 70 95 120 185 240

连接导线的截面积与相适应的额定电流
电缆 铜排
额定电流 (A)
2
截面积 (mm ) 数量 尺寸 (mm×mm) 数量
500 150 2 30×5 2
630 185 2 40×5 2
800 240 2 50×5 2
