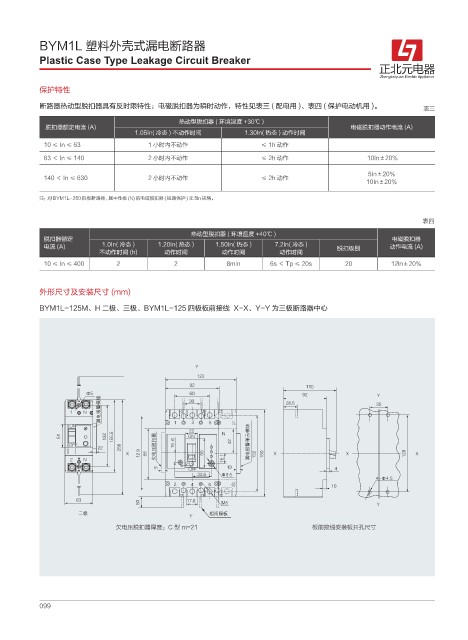

BYM1L 塑料外壳式漏电断路器

Plastic Case Type Leakage Circuit Breaker
⋉੽ࢩⲛ෎
Zhengbeiyuan Electric Appliance
保护特性
断路器热动型脱扣器具有反时限特性；电磁脱扣器为瞬时动作，特性见表三 ( 配电用 )、表四 ( 保护电动机用 )。 表三

热动型脱扣器 ( 环境温度 +30℃ )
脱扣器额定电流 (A) 电磁脱扣器动作电流 (A)
1.05In( 冷态 ) 不动作时间 1.30In( 热态 ) 动作时间
10≤In≤63 1 小时内不动作 ≤ 1h 动作
63 ＜ In ≤ 140 2 小时内不动作 ≤ 2h 动作 10In±20%

5In±20%
140 ＜ In ≤ 630 2 小时内不动作 ≤ 2h 动作
10In±20%
注：对 BYM1L-250 四极断路器，其中性极 (N) 的电磁脱扣器 ( 短路保护 ) 无 5ln 规格。

表四
热动型脱扣器 ( 环境温度 +40℃ )
脱扣器额定 电磁脱扣器
电流 (A) 1.0In( 冷态 ) 1.20In( 热态 ) 1.50In( 热态 ) 7.2In( 冷态 ) 脱扣级别 动作电流 (A)
不动作时间 (h) 动作时间 动作时间 动作时间
10 ≤ In ≤ 400 2 2 8min 6s ＜ Tp ≤ 20s 20 12ln±20%

外形尺寸及安装尺寸 (mm)

BYM1L-125M、H 二极、三极、BYM1L-125 四极板前接线 X-X、Y-Y 为三极断路器中心

:

œ :
໣ႂઐ᝜ഴྟ
/
0/
/
0/
0'' ໣ႂઐ᝜ӬЊഴڰ
൑ႂԌᑱ੭٧
9 9 9 9
/

N 0''
œ
œ

. :
̃౜ ᄰᫍᬥ౛
:
欠电压脱扣器厚度：C 型 m=21 板前接线安装板开孔尺寸

099
