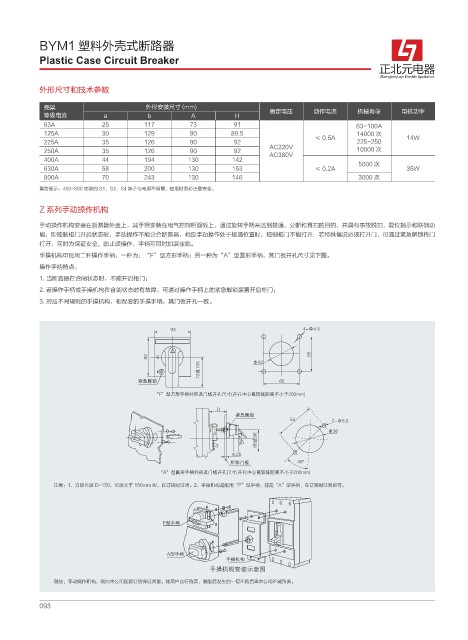

BYM1 塑料外壳式断路器
Plastic Case Circuit Breaker
⋉ࢩⲛ
Zhengbeiyuan Electric Appliance
外形尺寸和技术参数
壳架 外形安装尺寸 (mm) 额定电压 动作电流 机械寿命 电机功率
等级电流 a b A H
63A 25 117 73 91 63-100A
125A 30 129 90 89.5 14000 次
≤ 0.5A 14W
225A 35 126 90 92 225-250
250A 35 126 90 92 AC220V 10000 次
AC380V
400A 44 194 130 142
5000 次
630A 58 200 130 153 ≤ 0.2A 35W
800A 70 243 130 146 3000 次
警告提示：400~800 壳架的 S1，S2，S4 端子与电源不隔离，使用时务必注意安全。
Z 系列手动操作机构
手动操作机构安装在断路器外盖上，其手柄安装在电气控制柜面板上，通过旋转手柄来达到接通，分断和再扣的目的，并具有事故脱扣、复位指示和联锁功
能，即控制柜门开启状态时，手动操作不能分合断路器，相反手动操作处于接通位置时，控制柜门不能打开．若特殊情况必须打开门，可通过紧急解锁将门
打开，同时为保证安全，防止误操作，手柄可同时加装挂锁。
手操机构可配用二种操作手柄：一种为：“F”型方形手柄；另一种为“A”型圆形手柄，其门板开孔尺寸见下图。
操作手柄特点：
1. 当断路器在合闸状态时，不能开启柜门；
2. 若操作手柄或手操机构在合阐状态时有故障，可通过操作手柄上的紧急解锁装置开启柜门；
3. 对应不同规则的手操机构，相配套的手操手柄，其门板开孔一致。
ጊপᝌᩙ
þ'ÿۋழ्౺्ܰԢ᫂धߗࡆࠩ धߗ˖ॶሎᩉᩖᡯሎʿ࠴̅ NN
%
ጊপᝌᩙ
Ĺ
಄ͳ᫂ c
þ"ÿۋڒ्౺्ܰԢ᫂धߗࡆࠩ धߗ˖ॶሎᩉᩖᡯሎʿ࠴̅ NN
注意：1．方轴长度 D=150，长度大于 150mm 时，在订货时注明。2．手操机构是配用“F”型手柄，还是“A”型手柄，在订货时注明即可。
'ۋ౺
"ۋ౺
ୱౝ
ୱౝ߶ᜈᇧڎ
敬告：手动操作机构，须向本公司配套订货保证质量。如用户自行购买，装配后发生的一切不良后果本公司不能负责。
093
