TGB1LE(G、X)-40 剩余电流动作断路器 TGB1LE(G、X)-40 剩余电流动作断路器

B B

终 终
端 端

电 电
器 器

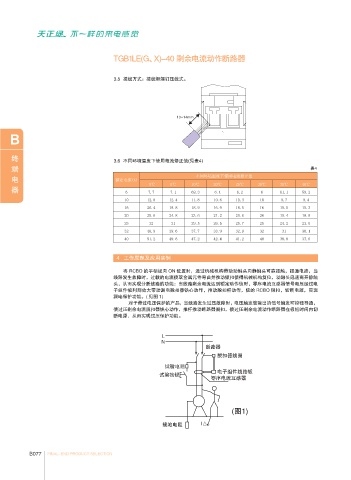

4 工作原理及应用实例

将 RCBO 的手柄扳向 ON 位置时，通过机械机构带动动触头向静触头可靠接触，接通电路，当
线路发生故障时，过载的电流使双金属元件弯曲并推动锁扣使得机械机构复位，动触头迅速离开静触
头，从而实现分断线路的功能；当线路剩余电流达到额定动作值时，零序电流互感器信号电压经过电
子组件板判别放大带动漏电脱扣器铁心动作，推动脱扣杆动作，使的 RCBO 脱扣，切断电源，实现
漏电保护功能。( 见图 1)
对于带过电压保护的产品，当线路发生过压故障时，电压触发管输出的信号触发可控硅导通，
使过压剩余电流脱扣器铁心动作，推杆推动断路器脱扣，使过压剩余电流动作断路器在极短时间内切
断电源，从而实现过压保护功能。

L
N
断路器
脱扣器线圈
试验电阻
电子组件线路板
试验按钮
零序电流互感器

(图1)

接地电阻 I△
