DZ47-63 小型断路器 DZ47-63 小型断路器

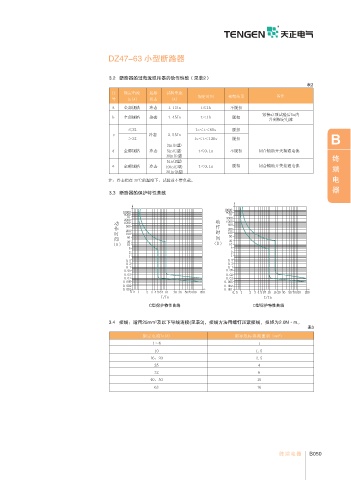

1 产品概述 3.2 断路器的过电流脱扣器的动作性能（见表2）
表2
DZ47-63 小型断路器适用于交流 50/60Hz，额定电压至 400V，额定电流至 63A 的建筑及类似
场所的电力线路设施和电气设备进行过载和短路保护之用，亦可用于不频繁地通断操作。尤其适用于
工业和商业的照明配电系统。

2 产品命名规则
B B

终 小型断路器 终
端 20 端

电 3 产品参数 注：冷态指在 30℃的温度下，试验前不带负载。 电
器 3.1 产品主要技术参数（见表 1） 器
表1 3.3 断路器的保护特性曲线
产品名称 DZ47-63
符合标准 IEC60898-1、GB10963.1
产品认证 CCC、CE
电气特性
极数 1P、2P、3P、4P
额定频率 (Hz) 50/60
壳架等级电流 (A) Inm 63
额定电流（A) In 1、2、3、4、5、6、10、16、20、25、32、40、50、63
额定电压（V) Ue AC230/400（1P)、AC400（2P、3P、4P)
额定绝缘电压（V) Ui 690
额定冲击耐受电压（kV) Uimp 4
额定运行短路分断能力（kA) Ics C 型 :6(In ≤ 40),4.5(50、63)；D 型：4
额定短路能力（kA) Icn C 型 :6(In ≤ 40),4.5(50、63)；D 型：4
瞬时脱扣特性 C、D
脱扣形式 热磁脱扣
污染等级 2
OF（辅助）、SD（报警）、MX（分励）、MV+MN( 过欠压 )、
电气及机械附件
MX+OF（分励 + 辅助）、MV（过压）
机械特性
电气寿命 2000
机械寿命 4000
防护等级 IP20
指示窗口 -
正常工作条件及安装特性
使用环境温度 -5℃～ +40℃
安装海拔高度 不超过 2000m
接线端子 螺钉压接
最大接线能力 25mm 2
最大极限扭矩 Nm 2.5
安装类别 Ⅱ、Ⅲ类
安装方式 TH35-7.5 型钢安装轨
进线方式 上进线
