C型：热/电磁特性保护曲线

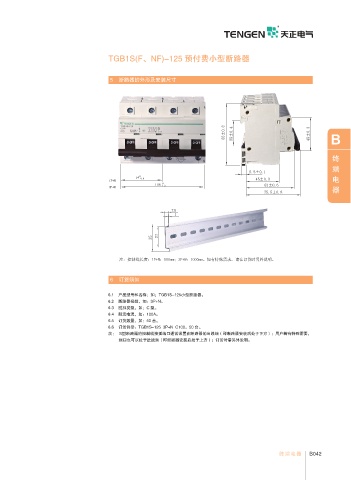

TGB1S(F、NF)-125 预付费小型断路器 TGB1S(F、NF)-125 预付费小型断路器
4 TGB1S-125
5
4.1
断路器使用时通过信号输入端口给断路器的智能分励脱扣装置加上控制信号，对于 TGB1S-125
型产品，即信号电压（可由远端控制线路提供）。然后将断路器手柄推向闭合位置，通过操作机构带
动动触头向静触头运动并与静触头可靠接触，并接通线路。当线路发生过载故障时，过载电流使热
双金属元件弯曲，过载脱扣器动作，推动锁扣，机构复位，从而实现分断线路。当因为某种需要必
须立即切断线路时，可以通过远程控制系统断开控制电压，此时信号电压检测电路得到信号后，对
分励线圈输出控制信号，推动整个分励线圈动作，并同时带动锁扣，机构复位，实现分断功能。因此，
该产品在不同的线路状态下，均可达到分断的目的。
产品与 IC 预付费电表配用时，TGB1S-125 型产品的控制信号为电表的功能端子输出相对于地 B B
的高电位电压；对于 TGB1NF-125 产品，其两个控制端口一般与电表的辅助端子相接，由电表提拱
瞬间的开关信号。
TGB1F-125 型产品是在 TGB1S-125 型产品的基础上增加了远程反馈功能：可把分、合闸状态
反馈至电能表。反馈信号采取AC220V电平式。合闸状态时，微型断路器反馈AC200V至电能表6号口； 终 终
分闸状态时，微型断路器无反馈信号。反馈采用 200V 串联 100K 电阻后输出。 端 端

4.2 电 电
器 器

TGB1NF-125

注：控制线长度：1P+N：500mm；3P+N：1000mm。如有特殊需求，请在订货时另外说明。

6

6. TGB1S-125小型断路器。
6.
6.
6.
6.
6.

TGB1F-125 带反馈功能的延时分励脱扣装置断路器
与智能电表配用接线示意图
