TGB3-40 小型断路器 TGB3-40 小型断路器

1 产品概述

TGB3-40 小型断路器适用于交流 50/60Hz，额定电压 230V，额定电流至 40A 的建筑及类似场

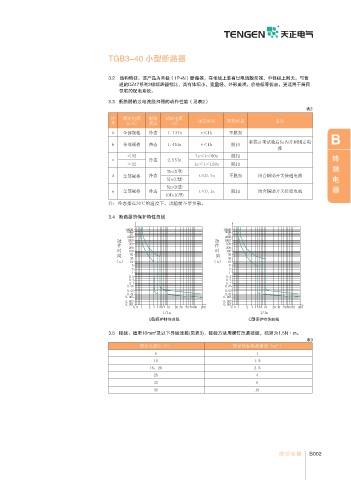

所的电力线路设施和电气设备进行过载和短路保护之用，亦可用于不频繁地通断操作。尤其适用于民 3.3 断路器的过电流脱扣器的动作性能（见表2）
用和商业的照明配电系统。 表2

2 产品命名规则
B TG B 3 - 40 1P+N C 16 B

额定电流（A）
终 脱扣曲线：B、C 终
端 极数：1P+N（N 极可开闭） 端

电 壳架等级额定电流（A） 电
器 设计序号 器
小型断路器
注：冷态指在30℃的温度下，试验前不带负载。
企业代号
3.4 断路器的保护特性曲线
3 产品参数

3.1 产品主要技术参数（见表 1）
表1
产品名称 TGB3-40
符合标准 IEC60898-1、GB10963.1
产品认证 CCC
电气特性
极数 1P+N(N 极可开闭 )
额定频率 (Hz) 50/60
壳架等级电流 (A) Inm 40
额定电流 (A) In 6、10、16、20、25、32、40
额定电压 (V) Ue AC230
额定绝缘电压 (V) Ui 400
额定冲击耐受电压 (kV) Uimp 4
额定运行短路分断能力 (kA) Ics 6
额定短路能力 (kA) Icn 6
瞬时脱扣特性 B、C 3.5 接线：适用10mm 及以下导线连接(见表3)，接线方法用螺钉压紧接线，扭矩为1.5N·m。
2
脱扣形式 热磁脱扣 表3
污染等级 2
电气及机械附件 -
机械特性
电气寿命 2000
机械寿命 4000
防护等级 IP20
指示窗口 触头状态指示
正常工作条件及安装特性
使用环境温度 -5℃～ +40℃
安装海拔高度 不超过 2000m
接线端子 螺钉压接
最大接线能力 10mm 2
最大极限扭矩 Nm 1.5
安装类别 Ⅱ、Ⅲ类
安装方式 TH35-7.5 型钢安装轨
进线方式 上进线
