MV+MN 过欠电压脱扣器 MV+MN 过欠电压脱扣器

1 产品概述

MV+MN 过欠电压脱扣器主要用于交流 50/60Hz, 额定工作电压为 230V 的线路中与 DZ47 及 TGB1
系列断路器配装作过欠电压保护之用。

2 产品命名规则

B MV+MN B

欠电压脱扣器
过电压脱扣器
终 终
端 端
3 产品参数
电 电
器 产品型号 MV+MN 过欠电压脱扣器 器
额定绝缘电压 (Ui) 500V

额定工作电压 (Ue) AC230V
主电路电压为（85% ～ 110%) Ue 时，脱扣器应能保持断路器长期工作。
当主电路电压降低至 170(1±5%)V 或主电路电压升至 280(1±5%)V 时，
脱扣器动作特性
与 DZ47 系列断路器组合在一起的脱扣器应动作，使 DZ47 及 TGB1 系列断路器
断开。
介电性能 脱扣器能承受 2000V, 1min 的工频耐压试验
机械电气寿命 脱扣器操作寿命不低于 4000 次

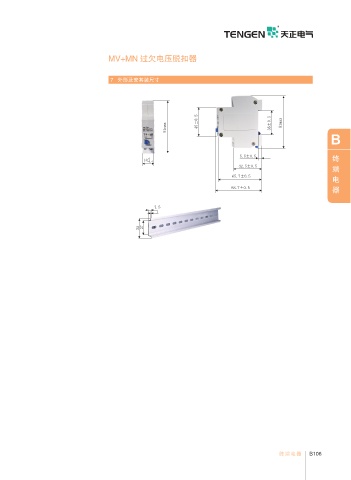

DZ47及TGB1系列断路器拼装。
