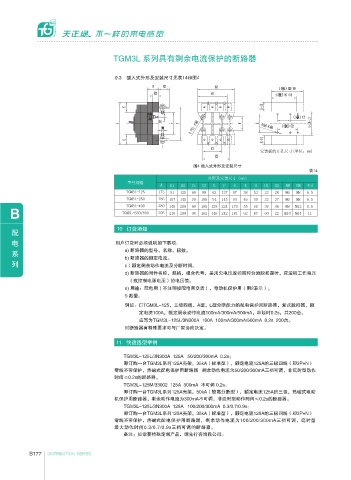

12 TGM3L 系列剩余电流保护断路器快速选型表
12 TGM3L 系列剩余电流保护断路器快速选型表
Other 特殊要求 缺省： 零飞弧 相间隔板 手柄锁
应用场合
高原 缺省： 常规应用 高原 湿热 环保 盐雾 低温
B 安装方式 缺省：固 定式板前 B：固定 式板后 C：插入 式板后 F：插入 式板前
AC230V 附件电压 AC380/400V AC220/230V DC220V DC110V DC24V 多种附件 电压时， 分开描述 （如：分 励AC230V 欠压 AC400V）
0.4s 动作时间 非延时： 0.2S 0.1S 延时型： 0.3/0.4/ 0.5/0.6/ 0.7/0.8/ 0.9/1S 任选三档 可调或一 档固定
剩余动作电流 30mA/50mA/75mA/ 100mA/200mA/300mA/ 400mA/500mA/600mA/ 800mA/1000mA 30mA仅125A与250A 壳架有；延时型开 关无30mA产品 可任选三挡可调或 者选择一档固定
额定电流 16A …… 800A
I 报警模块 Ⅰ:漏电 报警加跳 闸 Ⅱ:漏电 报警不跳 闸 无代号则 无此附件
F 附加信息 F： 预付费
A N极代号 A:三个保 护极，零 线不和其 他极一起 分断 B:三个保 护极，零 线和其他 极一起分 断 C:四个保 护极，零 线和其他 极一起分 断 D:四个保 护极，零 线不和其 他极一起 分断
用途 缺省： 配电保护 2:电动机 保护
内部附件 00:无附件 10:分励脱扣器 20:辅助触头 30:欠压脱扣器 40:分励+辅助 50:分励+欠压 60:二组辅助触 头 70:欠压+辅助 08:报警触头 18:分励+报警 28:辅助+报警 38: 欠压+报警 48:分励+报警+ 辅助 68:二组辅助+ 报警 78:欠压+辅助+ 报警
10
脱扣方式 2： 短路保护 3： 过载+短路
极数 3：3极 3N：3P+N 4：4极
操作方式 操作
Z 缺省: 直接操作 Z:转动手 柄操作 P:电动
分断 能力 L： 标准型 M： 较高型 H： 高分断型
壳架等 级电流 125： 125A 250： 250A 400： 400A 630： 630A 800： 800A
产品 型号 TGM3L具有 剩余电流 保护的断 路器
