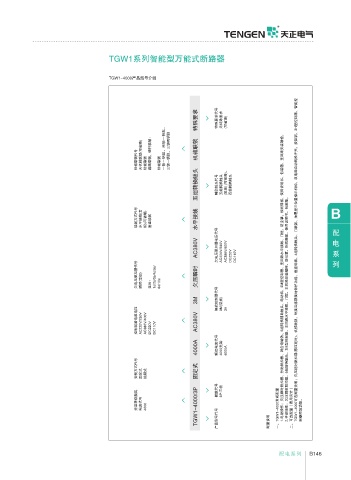

TGW1系列智能型万能式断路器 TGW1系列智能型万能式断路器

TGW1-3200产品型号介绍 TGW1-4000产品型号介绍

特殊要求代号 无特殊要求 (可省略) 特殊要求代号 无特殊要求 (可省略)

机械联锁代号 无机械联锁(可省略) 机械联锁 缆绳联锁、硬杆联锁； 机械联锁 一锁一钥匙、两锁一钥匙、 三锁一钥匙、三锁两钥匙 机械联锁代号 无机械联锁(可省略) 机械联锁 缆绳联锁、硬杆联锁； 机械联锁 一锁一钥匙、两锁一钥匙、 三锁一钥匙、三锁两钥匙

辅助触头代号 五组转换触头 (常规) (可省略)、 四组转换触头 辅助触头代号 五组转换触头 (常规) (可省略)、 四组转换触头

接线方式代号 水平接线(常 规)(可省略) 垂直接线 接线方式代号 水平接线(常 规)(可省略) 垂直接线

欠电压脱扣器电压代号 AC220V/230V AC380V/400V DC220V DC110V 欠电压脱扣器电压代号 AC220V/230V AC380V/400V DC220V DC110V

欠电压脱扣器代号 瞬时(常规) 延时： 1s/2s/3s/4s/5s/ 6s/10s TGW1-3200/3P 固定式 3200A AC380V 3M 欠压瞬时 AC380V 水平接线 五组转换触头 机械联锁 特殊要求 1.电动操作：欠压瞬时脱扣器、分励脱扣器、闭合电磁铁、5组转换辅助触头、电动机、M型控制器、主回路水平接线、门框、防尘罩、相间隔板、使用说明书、包装箱、主回路安装螺栓。 TGW1-3200可选配置说明：欠压延时脱扣器(零压延时)、机械联锁、外接互感器接地保护功能、垂直母线、4组转换触头、门联锁、抽屉座三位置指示机构、双电源自动转换开关、按钮锁、3H型控制器、智能控 欠电压脱扣器代号 瞬时(常规) 延时： 1s/2s/3s/4s/5s/ 6s/10s TGW1-4000/3P 固定式 4000A AC380V 3M 欠压瞬时 AC380V 水平接线 五组转换触头 机械联锁 特殊要求 1.电动操作：欠压瞬时脱扣器、分励脱扣器、闭合电磁铁、5组转换辅助触头、电动机、3M型控制器、主回路水平接线、门框、防尘罩、相间隔板、使用说明书、包装箱、主回路安装螺栓。 TGW1-4000可选配置说明：欠压延时脱扣器(零压延时)、机械联锁、外接互感器接地保护功能、垂直母线、4组转换触头、门联锁、抽屉座三位置指示机构、双电源自动转换开关、按钮锁、3H型控制器、智能控

智能控制器代号 3M(常规) 2.手动操作：欠压瞬时脱扣器、5组转换触头、3M型控制器、主回路水平接线、门框、主回路安装螺栓、防尘罩、相间隔板、使用说明书、包装箱。 智能控制器代号 3M(常规) 3H 2.手动操作：欠压瞬时脱扣器、5组转换触头、3M型控制器、主回路水平接线、门框、主回路安装螺栓、防尘罩、相间隔板、使用说明书、包装箱。

控制回路电源电压 AC220V/230V AC380V/400V DC220V DC110V 3H 控制回路电源电压 AC220V/230V AC380V/400V DC220V DC110V

额定电流代号 2000A/2500A/ 2900A/3150A/ 3200A 额定电流代号 4000壳架: 4000A

安装方式代号 固定式 抽屉式 安装方式代号 固定式 抽屉式

壳架等级额定 电流代号 3200 极数代号 3P:三极 4P:四极 一、TGW1-3200常规配置 二、可选配置（费用另计） 制器附加功能。 壳架等级额定 电流代号 4000 极数代号 3P:三极 一、TGW1-4000常规配置 二、可选配置（费用另计） 制器附加功能。
