TGW1系列智能型万能式断路器 TGW1系列智能型万能式断路器

9 断路器操作指南 e如采用电动机操作贮能，则将电动机电源接能，电动机通电至面板显示“贮能”，到此储能结束，
按动“I”按钮或闭合电磁铁通电，断路器可靠闭合，同时电动机可通电贮能为下一次闭合作
好准备。
9.1 推荐用户选择的母线。
f 断路器闭合后，无论用欠电压脱扣器、分励脱扣器、面板上的“O”按钮或智能型控制器的
铜导线连接 脱扣试验均应使断路器断开。
g 使用智能控制器试验功能使断路器可靠分闸，测试完毕应按 RESET 复位按钮。
额定电流（A） 根数（根） 导线尺寸（mm ）
2
h 抽屉式断路器试验位置“闭合”与“断开”操作正常后，将断路器摇至接通位置。
≤400 1 240
◆断路器经上述步骤试验证明操作正常后方能正常投入运行！！！
≤630 2 185
≤800 3 240

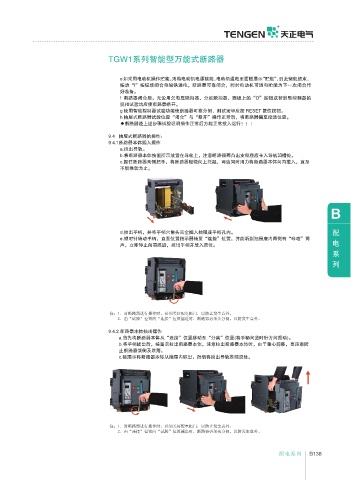

9.4 抽屉式断路器的操作：
9.4.1断路器本体插入操作
铜母线连接 a.拉出导轨。
额定电流（A） 根数（根） 导线尺寸（mm） b.将断路器本体按图所示放置在导轨上，注意断路器两凸出支架座应卡入导轨凹槽处。
c.握住断路器两侧把手，将断路器轻微向上托起，两边同时用力将断路器本体向内推入，直至
≤630 2 40×5
不能推动为止。
≤800 2 50×5
≤1000 2 60×5
≤1250 2 80×5
≤1600 2 100×5
≤2000 3 100×5
≤2500 4 100×5
≤3200 3 100×10
≤4000 4 100×10
≤6300 4 100×15
d.抽出手柄，并将手柄六角头完全插入抽屉座手柄孔内。
注:此处所指根数为每相母线引出所需的母排数量。
e.顺时针转动手柄，直至位置指示器转至“连接”位置，并能听到抽屉座内两侧有“咔嗒”两
声，立即停止向前摇进，拉出手柄并放入原位。
9.2 断路器的降容系数。
环境温度 +40℃ +45℃ +50℃ +55℃ +60℃
TGW1-2000 1In 0.95In 0.9In 0.85In 0.80In
允许的持续工作电流 TGW1-3200(4000) 1In 0.92In 0.86In 0.81In 0.74In
TGW1-6300 1In 0.93In 0.87In 0.81In 0.75In

9.3 断路器安装注意事项：
为了保证您人身及用电设备的安全，断路器在投入运行前，请用户务必做到：
9.3.1 断路器在安装使用前必须认真阅读使用说明书。
9.3.2 断路器必须在正常工作条件下使用。 注：1. 对断路器进行操作时，必须关好配电柜门，以防止发生意外。
9.3.3 安装前先检查断路器的规格是否符合使用要求。 2. 由“试验”位置向“连接”位置摇进时，断路器必须先分闸，以防发生意外。
9.3.4 安装前先用 500V 兆欧表测量断路器的绝缘阻值。在周围空气温度 20℃±5℃和相对湿度
50%-70% 应不小于 10MΩ，否则应烘干，待绝缘电阻达到要求后方能使用。 9.4.2 断路器本体抽出操作
9.3.5 断路器安装时，使其安装面应居于水平位置，井用 M10 螺栓固定，抽屉式断路器应先抽出断 a.首先将断路器本体从“连接”位置移动至“分离”位置(将手柄向逆时针方向摇动)。
路器本体，将抽屉座固紧后再将断路器本体放入抽屉座。 b.将手柄拔出后，按图示拉出断路器本体，注意拉出断路器本体时，由于重心前移，要注意防
9.3.6 安装时，请注意不能有导电的异物落入断路器内。 止断路器倾倒及跌落。
9.3.7 安装时，断路器连接的导电母线在连接地必须平整不能有附加机械应力。 c.按图示将断路器本体从抽屉内取出，然后将抽出导轨推回原处。
9.3.8 安装时，必须对断路器进行可靠的保护接地，接地处有明显的接地符号标志，固定式断路器应
严格遵守安全区。
9.3.9 断路器安装完毕后，在主电路通电前必须进行以下步骤的操作试验，确保一切正常后才能正式
通电：
a 应仔细检查有无异物落入断路器内，如有必须彻底清除，断路器必须保持清洁、干净。
b 二次回路按有关接线图接妥，井检查欠压、分励、合闸电磁铁、电动机、智能控制器等相关
部件的工作电压与实际电源电压是事相符，然后进行二次回路通电。如是抽屉式断路器应将断
路器本体摇进至试验位置，此时将欠压脱扣器吸合，断路器才能够合闸。
c 检查智能控制器复位按钮是否复位，只有在复位按钮置于复位位置，断路器才能闭合。
d手动贮能时，应上下扳动前端面板上手柄，动作七次后能够听到“咔嗒”一声，面板显示“贮能”，
到此储能结束，按动“I”按钮或闭合电磁铁通电，断路器可靠闭合，搬动手柄可再次贮能。 注：1. 对断路器进行操作时，必须关好配电柜门，以防止发生意外。
2. 由“连接”位置向“试验”位置摇出时，断路器必须先分闸，以防发生意外。
