TGW1系列智能型万能式断路器 TGW1系列智能型万能式断路器

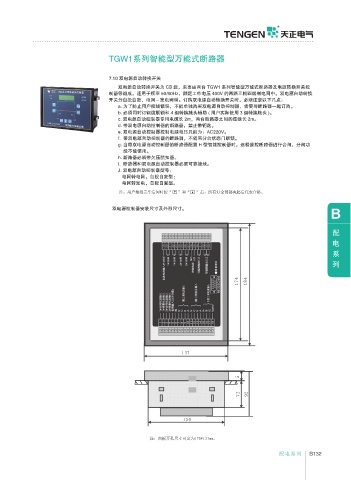

三台断路器的软杆联锁 7.10 双电源自动转换开关
双电源自动转换开关为 CB 级，主要由两台 TGW1 系列智能型万能式断路器及电源转换开关控
制器等组成，适用于频率 50/60Hz，额定工作电压 400V 的两路三相四线制电网中。双电源自动转换
开关分自投自复、电网－发电两种。订购双电源自动转换开关时，必须注意以下几点：
a. 为了防止用户接线错误，不能单独购买双电源自动控制器，需要与断路器一起订购。
b. 必须同时订钢缆联锁和4 组转换触头辅助 ( 用户实际使用3 组转换触头 )。
c. 双电源自动控制器专用电缆长 2m，两台断路器之间的连线长 2m。
d. 带双电源自动控制器的断路器，禁止带钥匙。
e. 双电源自动控制器控制电源电压只能为：AC220V。
f. 带双电源自动控制器的断路器，不能带分合状态门联锁。
g. 当带双电源自动控制器的断路器配置H 型智能控制器时，远程遥控断路器进行合闸、分闸功
能不能使用。
h. 断路器必须带欠压脱扣器。
I. 断路器和双电源自动控制器必须可靠接地。
J. 双电源自动控制器型号：
断开位置钥匙锁 电网转电网，自投自复型；
电网转发电，自投自复型。
此钥匙锁锁定在断开位置，当锁住时，断路器不能进行合闸操作。
我们可提供用户多种使用方式： 注：用户接线完毕后同时按“ ”和“ ”后，所有灯全部都亮起后代表合格。
一台断路器匹配独立的钥匙和锁。（将断路器锁定在断开位置，防止非法操作）。
两台断路器匹配相同锁和一把钥匙。（可进行人工互锁，作为电网转换使用，保证A电网供电时，B 双电源控制器安装尺寸及外形尺寸。
电网断开或B电网供电时A时网断开）。

两台断路器之间的联锁
应急电源（断路器B） 应急电源（断路器A）
0 0
0 1
1 0
1表示断路器合闸，0表示断路器断开
174 184
三台断路器匹配相同锁和一把相同钥匙。
（可进行人工互锁，作为电网转换使用，保证三台断路器中只有一台断路器可以合闸。）。
应急电源（断路器C） 应急电源（断路器B） 应急电源（断路器A）
0 0 0
0 0 1
0 1 0
1 0 0
1表示断路器合闸，0表示断路器断开
1 37
三台断路器匹配相同锁和两把相同钥匙。
（用于两路进线一路母联电路，保证三台断路器总有两台处于接通位置。）。
电源1（断路器A） 母联（断路器B） 电源2（断路器C）
0 0 0 5
0 1 1
72 92
1 0 1
1 1 0
1表示断路器合闸，0表示断路器断开
130
五台断路器匹配相同锁和三把相同钥匙。（保证五台断路器中总有三台处于合闸状态）。
注意：配钥匙连锁的万能式断路器需拔出钥匙时，必须先按住分闸按钮，逆时针方向旋转钥匙，然后拔出钥匙。
注：面板开孔尺寸可定为175*131mm。
