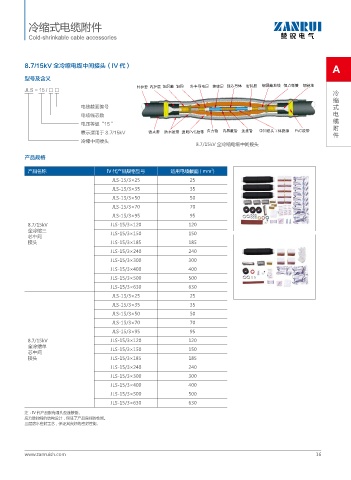

Page 19 - 赞锐电气（上海）有限公司

冷缩式电缆附件

Cold-shrinkable cable accessories

8.7/15kV 全冷缩电缆中间接头（IV 代） A

型号及含义
โ័຃ ڱ័ᅮ 䨈ᅻ㩩 䨈㑽 โࡶᄨ⩡ᅮ 㐉㑄ᅮ ㏫㟛ᄨѿ ჲᄭ㘢 䨈ᅻ㩩౜㏫ᕾ߇ᑥㅓ 䧎 䨌౜
JLS - 15 / □ □
冷
缩
电缆截面编号 式
电缆线芯数 电
缆
电压等级“15 ” 附
表示适用于 8.7/15kV 䨌๥ፒ 䭞Ⅰ㘢ፒ 䔻ᬺ17$㘢ፒ Ꮐ߇䩑 ڱᅻ㩩ネ 䔊ᣑネ ͙䬠ᣑ๠ͧѿ㐉㑄 17$㘢ፒ 件
冷缩中间接头
8.7/15kV 全冷缩电缆中间接头
产品规格

2
产品名称 IV 代产品规格型号 适用电缆截面 ( mm )
JLS-15/3×25 25
JLS-15/3×35 35
JLS-15/3×50 50
JLS-15/3×70 70
JLS-15/3×95 95
8.7/15kV JLS-15/3×120 120
全冷缩三 JLS-15/3×150 150
芯中间
接头 JLS-15/3×185 185
JLS-15/3×240 240
JLS-15/3×300 300
JLS-15/3×400 400
JLS-15/3×500 500
JLS-15/3×630 630
JLS-15/3×25 25
JLS-15/3×35 35
JLS-15/3×50 50
JLS-15/3×70 70
JLS-15/3×95 95
8.7/15kV JLS-15/3×120 120
全冷缩单 JLS-15/3×150 150
芯中间
接头 JLS-15/3×185 185
JLS-15/3×240 240
JLS-15/3×300 300
JLS-15/3×400 400
JLS-15/3×500 500
JLS-15/3×630 630
注：IV 代产品配有通孔型连接管。
应力锥独特的结构设计，保证了产品良好的性能。
三层防水密封工艺，保证其良好的密封性能。

www.zanruish.com 16
