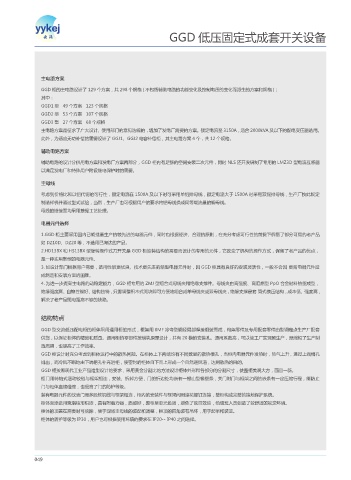

GGD 低压固定式成套开关设备

主电路方案

GGD 柜的主电路设计了 129 个方案，共 298 个规格 ( 不包括辅助电路的功能变化及控制电压的变化而派生的方案和规格 )；
其中：
GGD1 型 49 个方案 123 个规格
GGD2 型 53 个方案 107 个规格
GGD3 型 27 个方案 68 个规格
主电路方案是征求了广大设计、使用部门的意见选编的，增加了发电厂需要的方案。额定电流至 3150A，适合 2000kVA 及以下的配电变压器选用。
此外，为适应无功补偿的需要设计了 GGJ1、GGJ2 电容补偿柜，其主电路方案 4 个，共 12 个规格。

辅助电路方案
辅助电路的设计分供用电方案和发电厂方案两部分，GGD 柜内有足够的空间安装二次元件，同时 NLS 还开发研制了专用的 LMZ3D 型电流互感器
以满足发电厂和特殊用户附设继电保护时的需要。

主母线
考虑到价格比和以铝代铜的可行性，额定电流在 1500A 及以下时可采用单铝排母线，额定电流大于 1500A 时采用双铜排母线，生产厂按此规定
制造样机并通过型式试验，当然，生产厂也可根据用户的要求将铝母线换成同等载流量的铜母线。
母线的搭接面均采用搪锡工艺处理。
电器元件选择

1.GGD 柜主要采用国内已能批量生产的较先进的电器元件，同时也根据经济、合理的原则，在充分考虑可行性的前提下保留了部分可用的老产品
如 DZ10D、DZ20 等，不选用已淘汰的产品。
2.HD13BX 和 HS13BX 型旋转操作式刀开关是 GGD 柜独特结构的需要而设计的专用的元件，它改变了机构的操作方式，保留了老产品的优点，
是一种实用新型的电器元件。
3. 如设计部门根据用户需要，选用性能更优良、技术更先进的新型电器元件时，因 GGD 柜具有良好的安装灵活性，一般不会因 更新电器元件造
成制造和安装方面的困难。
4. 为进一步提高主电路的动稳定能力，GGD 柜专用的 ZMJ 型组合式母线夹和绝缘支撑件。母线夹由高强度、高阻燃型 PpO 合金材料热塑成型，
绝缘强度高、自熄性能好、结构独特，只需调整积木式间块即可方便地组合成单母线夹或双母线夹，绝缘支撑是套 筒式模压结构，成本低、强度高，
解决了老产品爬电距离不够的缺陷。

结构特点
GGD 型交流低压配电柜的柜体采用通用柜的形式，框架用 8MF 冷弯型钢经局部焊接组装而成，构架零件及专用配套零件由型钢定点生产厂配套
供货，以保证柜体的精度和质量。通用柜的零部件按模块原理设计，并有 20 模的安装孔。通用系数高，可以使工厂实现预生产，既缩短了生产制
造周期，也提高了工作效率。
GGD 柜设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热时，热气上升 , 通过上端槽孔
排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。
GGD 柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新。
柜门用转轴式活动铰链与框架相连，安装、拆卸方便，门的折边处均嵌有一根山型橡塑条，关门时门与框架之间的嵌条有一定压缩行程，能防止
门与柜体直接碰撞，也提高了门的防护等级。
装有电器元件的仪表门用多股软铜线与框架相连，柜内的安装件与框架间用滚花螺钉连接，整柜构成完整的接地保护系统。
柜体面漆选用聚脂桔形烘漆，具有附着力强，质感好，整柜呈亚光色调，避免了眩目效应，给值班人员创造了较舒适的视觉环境。
柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
柜体的防护等级为 IP30，用户也可根据使用环境的要求在 IP20-- IP40 之间选择。
