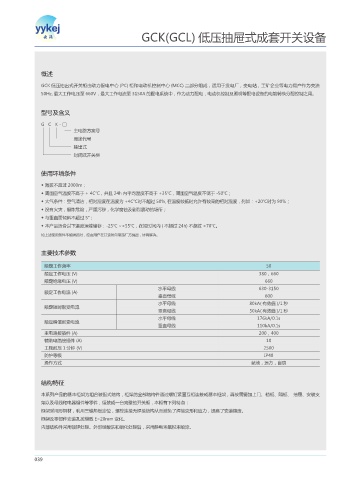

GCK(GCL) 低压抽屉式成套开关设备
概述
GCK 低压抽出式开关柜由动力配电中心 (PC) 柜和电动机控制中心 (MCC) 二部分组成，适用于发电厂，变电站，工矿企业等电力用户作为交流
50Hz, 最大工作电压至 660V，最大工作电流至 3150A 的配电系统中，作为动力配电，电动机控制及照明等配电设备的电能转换分配控制之用。
型号及含义
G C K - □
主电路方案号
用途代号
抽出式
封闭式开关柜
使用环境条件
◆ 海拔不超过 2000m；
◆ 周围空气温度不高于 + 4C℃，并且 24h 内平均温度不高于 +35℃，周围空气温度不低于 -50℃；
◆ 大气条件：空气清洁，相对湿度在温度为 +4C℃时不超过 50%, 在温度较低时允许有较高的相对湿度，列如：+20℃时为 90%；
◆ 没有火灾，爆炸危险，严重污秽，化学腐蚀及剧烈震动的场所；
◆ 与垂直面倾斜不超过 5°；
◆ 本产品适合以下温度运输储存：-25℃ ~+55℃，在短时间内 ( 不超过 24h) 不超过 +70℃。
如上述使用条件不能满足时，应由用户在订货时向制造厂方提出，协商解决。
主要技术参数
额定工作频率 50
额定工作电压 (V) 380，660
额定绝缘电压 (V) 660
水平母线 630-3150
额定工作电流 (A)
垂直母线 600
水平母线 80kA( 有效值 )/1 秒
额定短时耐受电流
垂直母线 50kA( 有效值 )/1 秒
水平母线 176kA/0.1s
额定峰值耐受电流
垂直母线 110kA/0.1s
主电路接插件 (A) 200，400
辅助电路接插件 (A) 10
工频耐压 1 分钟 (V) 2500
防护等级 IP40
操作方式 就地，远方，自动
结构特征
本系列产品的基本柜架为组合装配式结构，柜架的全部结构件通过螺钉紧固互相连接成基本框架，再按需要加上门、档板、隔板、 抽屉、安装支
架以及母线和电器组件等零件，组装成一台完整的开关柜，本柜有下列特点：
框架采用形钢材，利用三维角板定位，螺栓连接无焊接结构从而避免了焊接变形和应力，提高了安装精度。
框架及零部件安装孔按模数 E=20mm 变化。
内部结构件采用镀锌处理。外部经酸洗和磷化处理后，采用静电环氧粉末喷涂。
